MT07¶
Interficies y aplicaciones
Para este Módulo 07 me propuse experimentar con accionamiento remoto de luces led y con registro remoto de datos de temperatura y humedad.
Control de luces

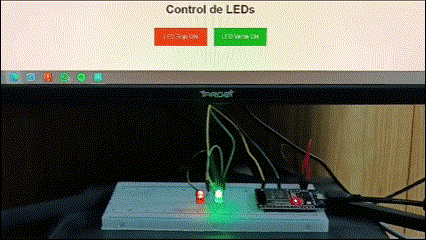

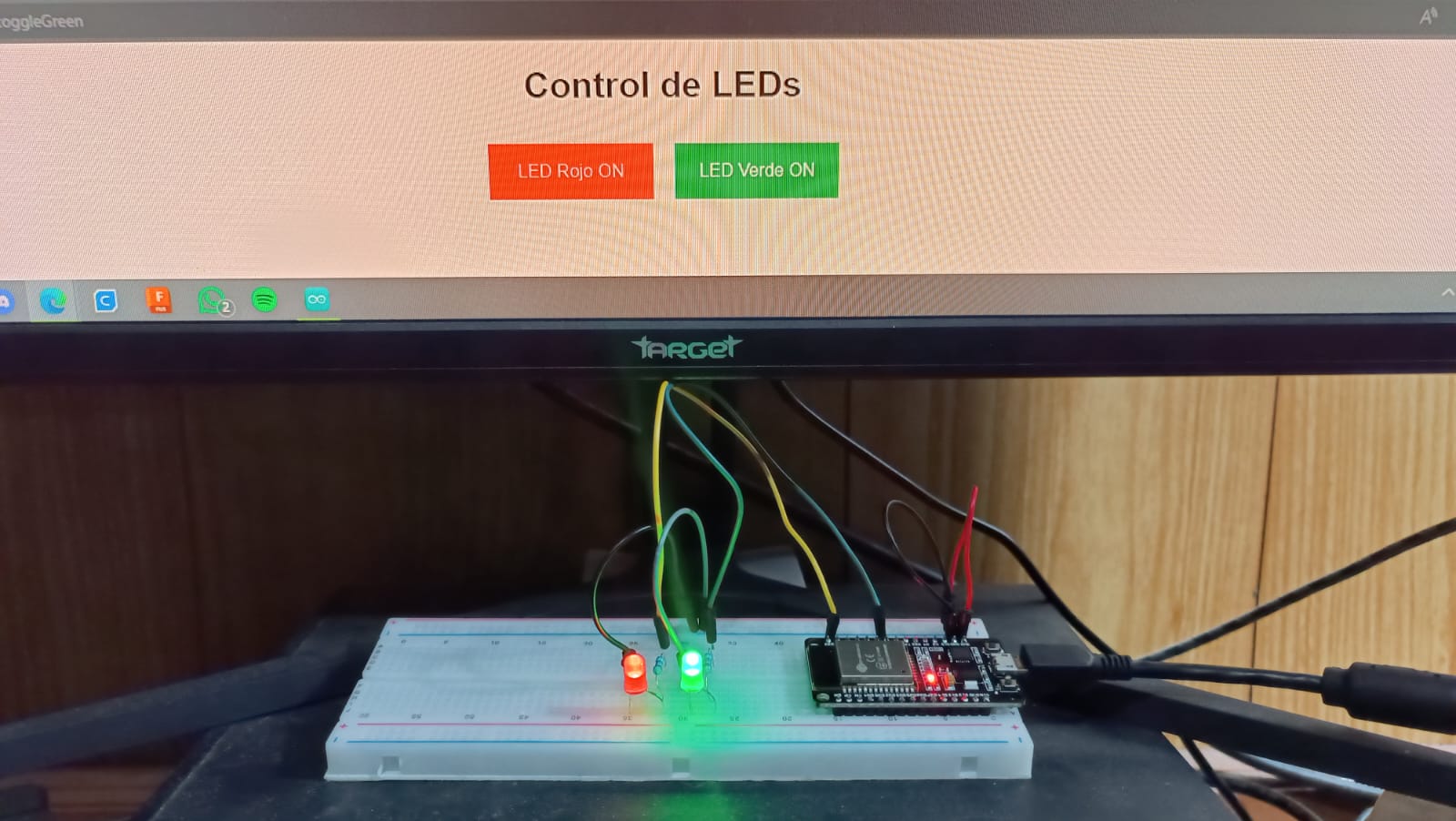

En un principio, generé un circuito de luces led verde y roja, con una placa ESP32. De manera que pueda desde un dispositivo remoto, controlar el accionamiento de cada una de estas luces, acompañado por un interfaz gráfico web.
Componentes:
Protoboard
Controlador ESP32
Cables
Resistencias
Luz LED Roja
Luz LED Verde
Mi código lo generé utilizando un input de Chat GPT:
Genera un código para Arduino IDE que utilice una placa ESP32, un LED rojo conectado al pin 23 y un LED verde conectado al pin 18. Este código debe permitir conectarse a una red Wi-Fi generada por la placa, acceder a la dirección IP y abrir una interfaz web que contenga dos botones: uno rojo para controlar el LED rojo y otro verde para controlar el LED verde. Los botones deben permitir encender y apagar cada LED respectivamente. Además, los colores de los bloques de texto en la interfaz deben identificarse gráficamente según el estado del LED (encendido = iluminado, apagado = no iluminado).
El resultado fue el siguiente:

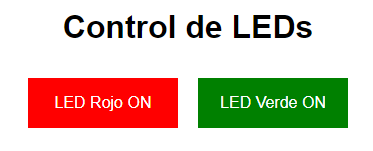

Interfaz gráfico:
Arduino IDE:
Fue necesario incluir las bibliotecas correspondientes a la tarjeta ESP32 y su control WiFi y de servidor Web; “WiFi.h” y “WebServer.h”.
Sensor de temperatura y humedad

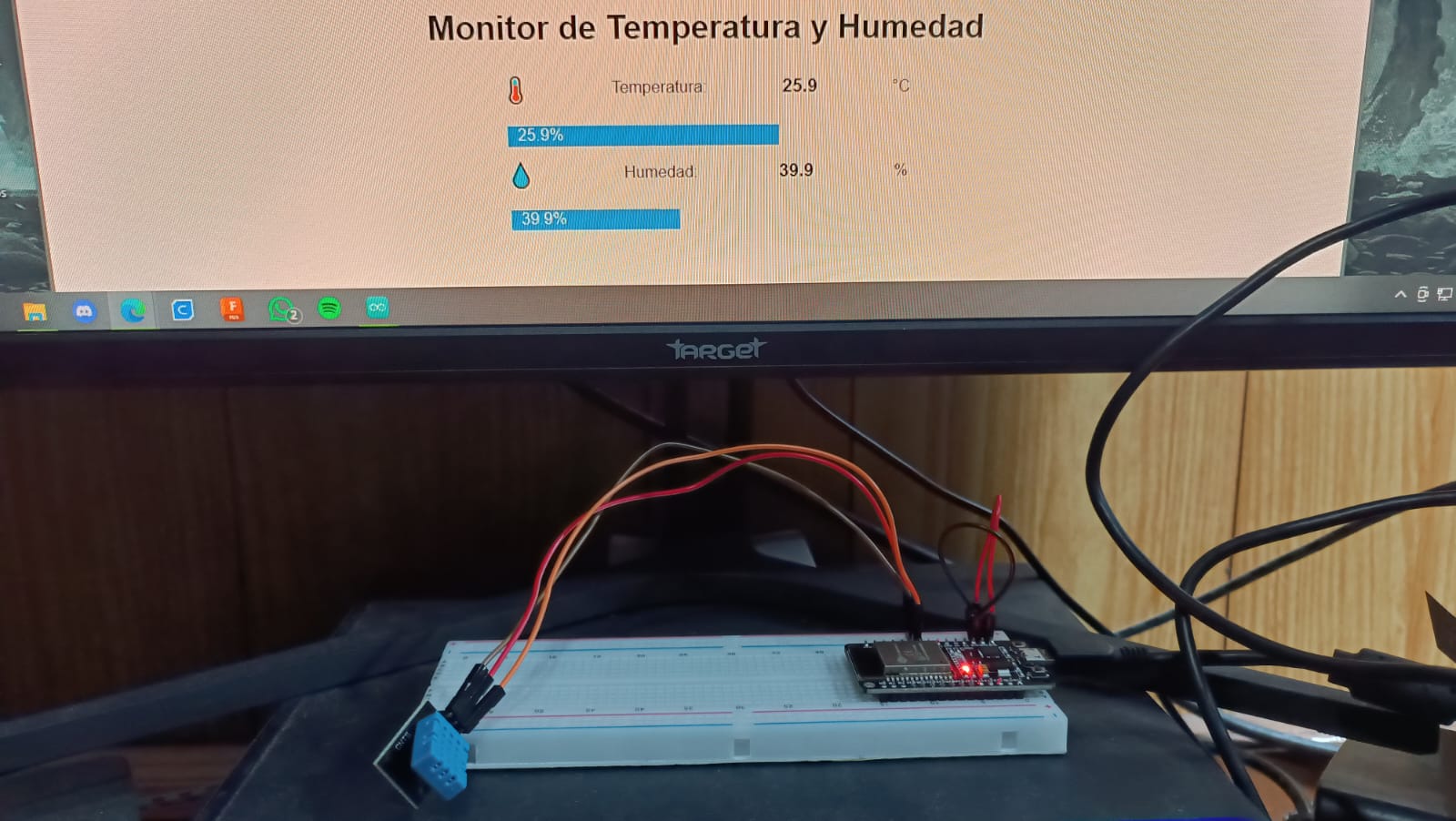

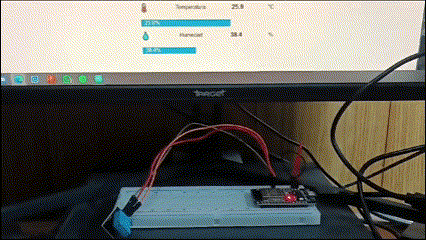

Para este experimento, generé un circuito más sencillo, ya que mi objetivo es solamente poder medir esos valores a tiempo real y que se diagramen en una interfaz digital web.

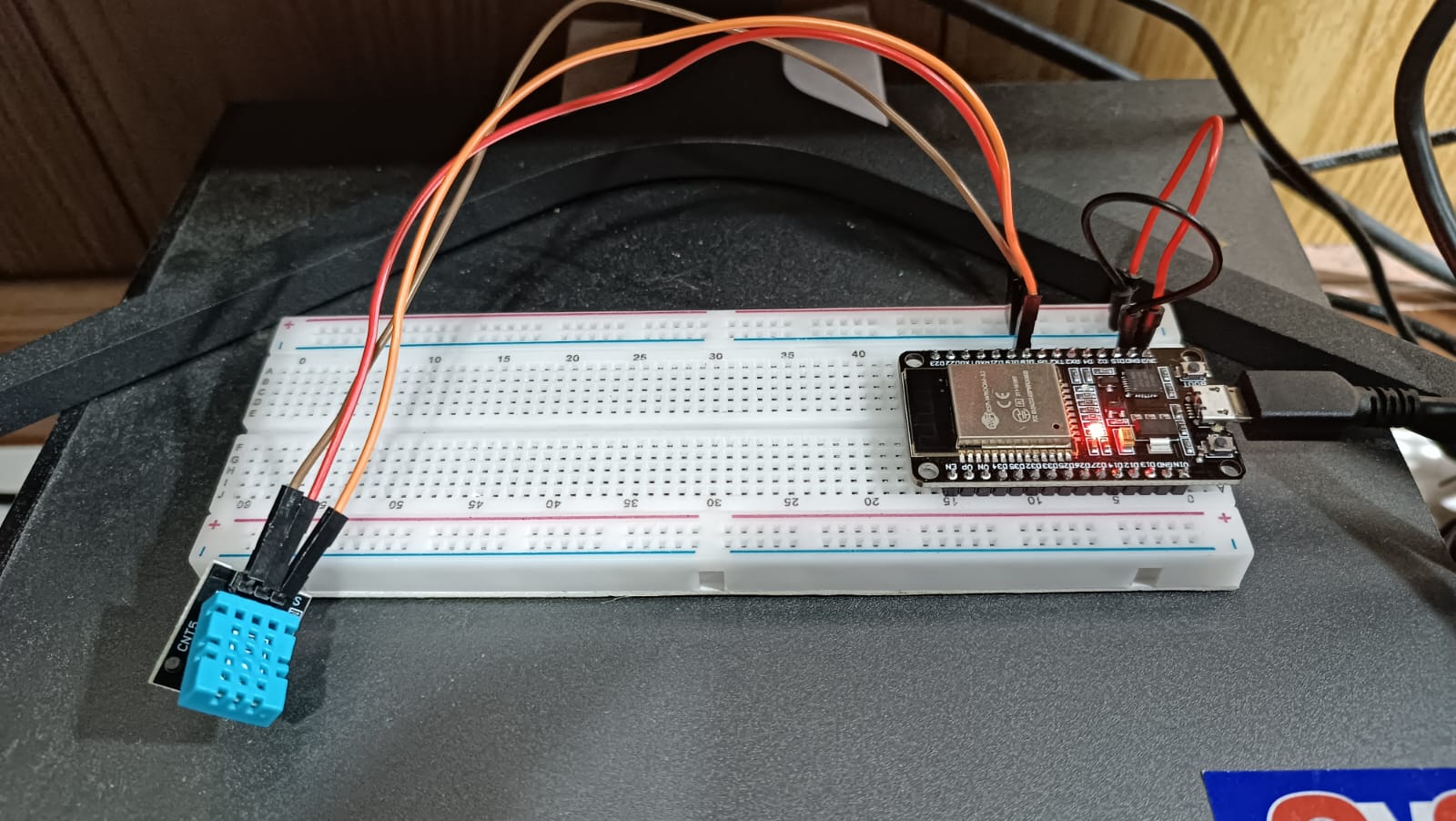

Componentes:
Sensor de temperatura y humedad DHT11
Placa ESP32
Protoboard
Cables
Mi código lo generé utilizando un input de Chat GPT:
Genera un código para Arduino IDE que utilice un sensor de temperatura y humedad DHT11 conectado al pin D18 de una placa ESP32. Este código debe permitir conectarse a una red Wi-Fi generada por la placa, acceder a la dirección IP y abrir una interfaz web con indicadores en tiempo real de temperatura y humedad. La interfaz debe incluir barras gráficas que representen los valores, mostrar los valores numéricos en % (humedad) y °C (temperatura), y agregar íconos representativos para cada ítem (temperatura y humedad) al lado de sus indicadores.
El resultado fue el siguiente:

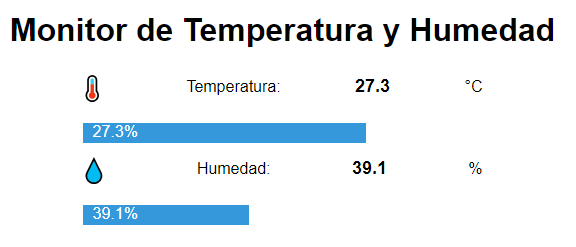

Interfaz gráfico:
Arduino IDE:
Fue necesario incluir la biblioteca “DHT.h” para poder utilizar el sensor de temperatura y humedad, al igual que las mismas bibliotecas “WiFi.h” y “WebServer.h” como en el experimento anterior.
Conclusiones
Aunque utilicé ChatGPT para generar el código, el desarrollo del módulo fue un verdadero desafío, principalmente debido a mis conocimientos limitados en electrónica. Las etapas relacionadas con las conexiones físicas, la integración de librerías y la configuración en el entorno de Arduino IDE representaron las mayores dificultades. No obstante, gracias al apoyo de tutoriales en línea, junto con un enfoque persistente basado en prueba y error, logré superar los problemas y obtener el resultado deseado.
Estos aprendizajes serán fundamentales para mi proyecto final, ya que aplicaré estos conocimientos en electrónica para implementar mediciones precisas de temperatura y humedad. De este modo, podré generar resultados trazables, documentando las condiciones atmosféricas necesarias para garantizar la replicabilidad del proceso. Este enfoque no solo contribuirá a la calidad y consistencia del proyecto, sino que también fortalecerá su base técnica, asegurando una implementación más robusta y confiable.
¡Muchas gracias por su atención!
