A continuación, detallaré el proceso de diseño de un sistema de aspersión de líquido para un modelo de aspersora encargado por una ferretería en el interior. Este sistema suele sufrir daños debido al mal uso por parte de los operadores, y el propietario de la ferretería ha identificado esta necesidad, ya que actualmente no existen repuestos oficiales disponibles para estas piezas.

Utilizaremos los softwares Fusion 360, Illustrator y Photoshop para la actual tarea MT02.

Proceso de diseño:

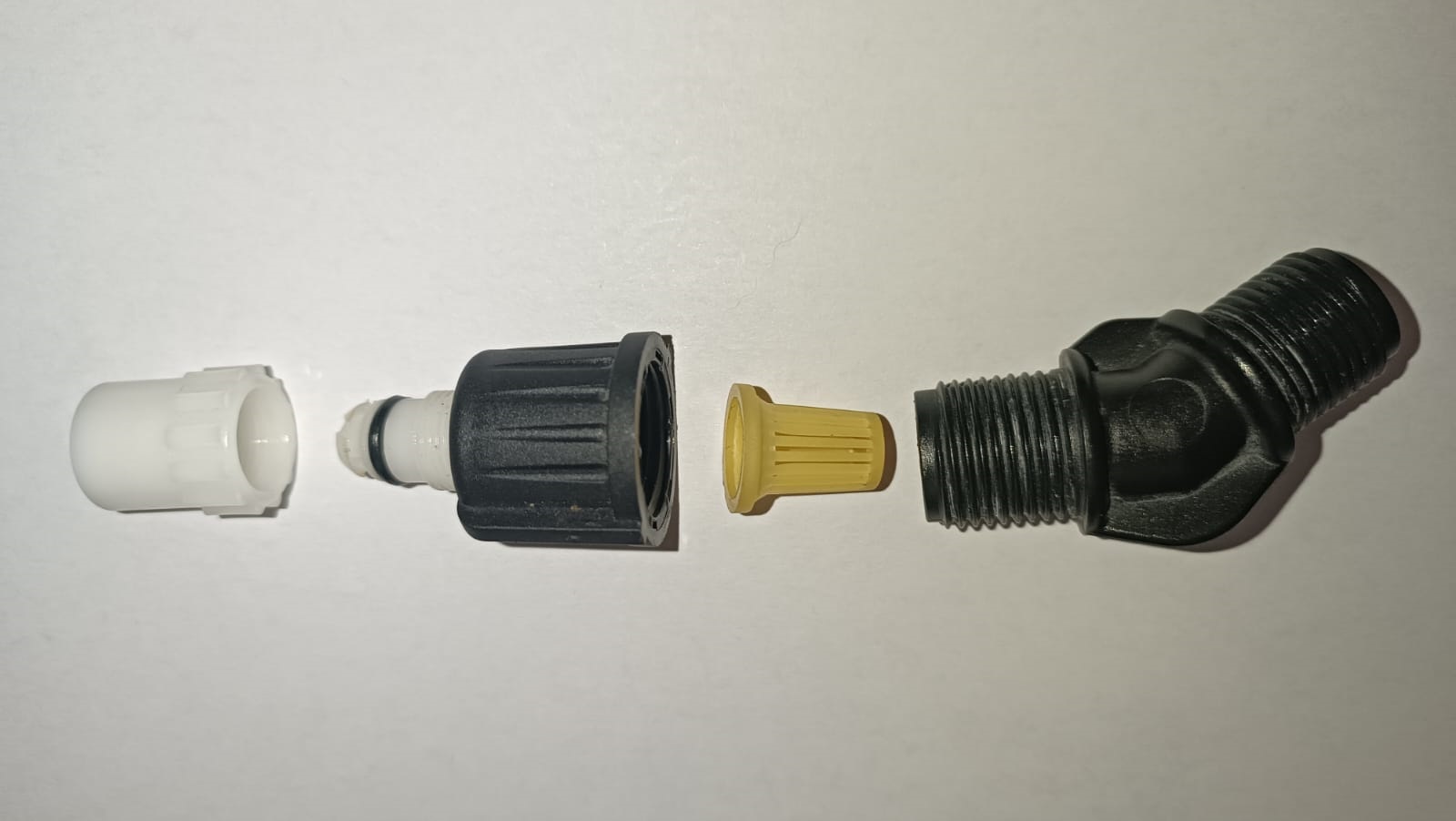

El primer paso implica un análisis detallado del sistema, el cual se compone principalmente de 4 componentes que trabajan en conjunto para transformar un flujo constante de líquido en una salida fina y aspersa. El cliente nos ha solicitado que diseñemos los conjuntos de manera que se puedan acoplar al codo ubicado en el lado derecho de la imagen.

Rosca y pase:

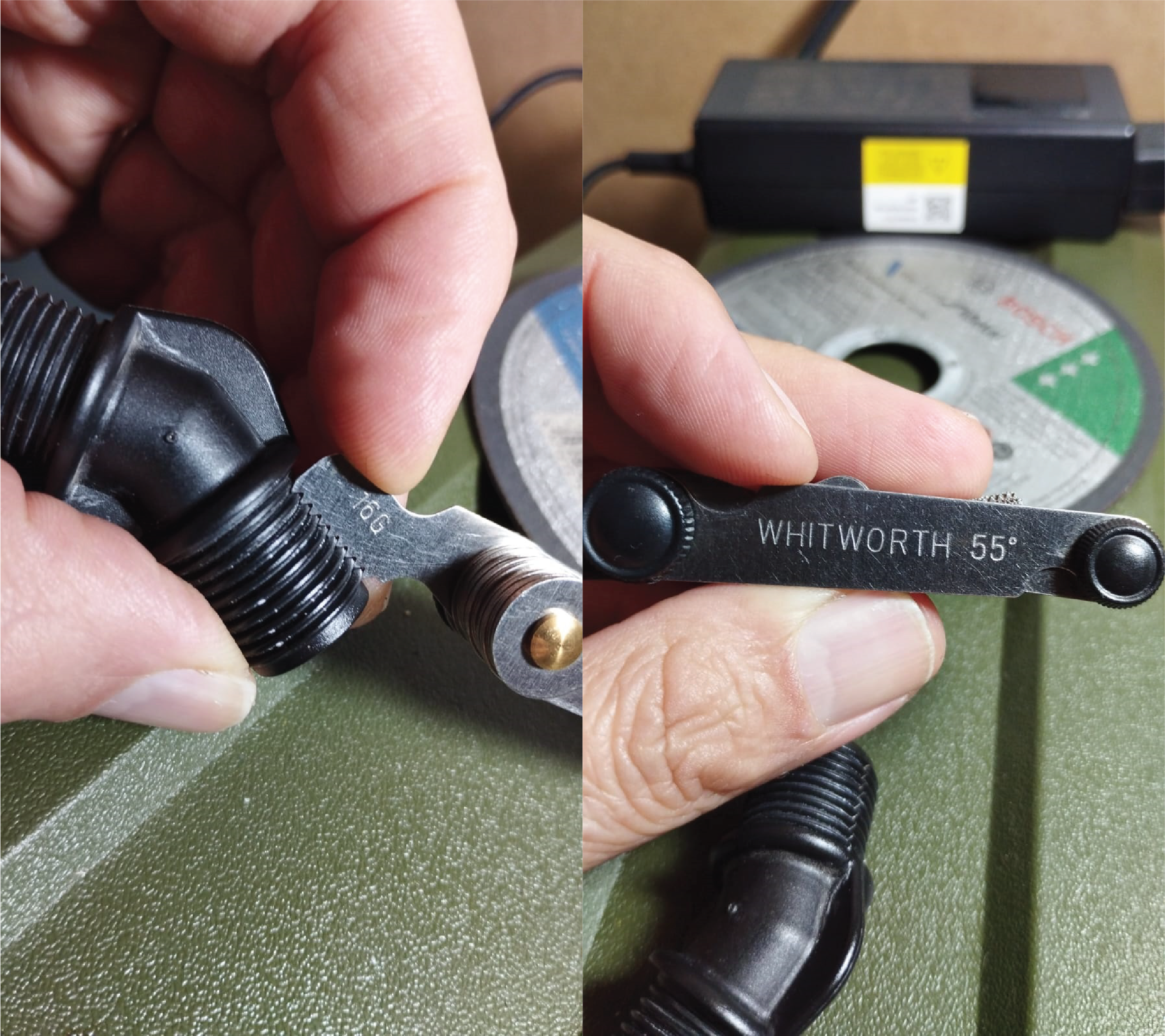

Por este motivo, es indispensable identificar el pase y tipo de rosca que este codo posee, para que el sistema que generemos pueda unificarse al insumo original del producto.

Una vez identificada la rosca, generamos un diseño de prueba que luego haremos una impresión para corroborar su funcionamiento.

Fue necesario imprimir la pieza con un setting the Expansión horizontal de -0.3 para compensar la dilatación del plástico al imprimirse y que tenga un buen calce con la rosca original. Una vez corroborada la rosca, continuamos con los componentes restantes del diseño.

Tapa con rosca a codo:

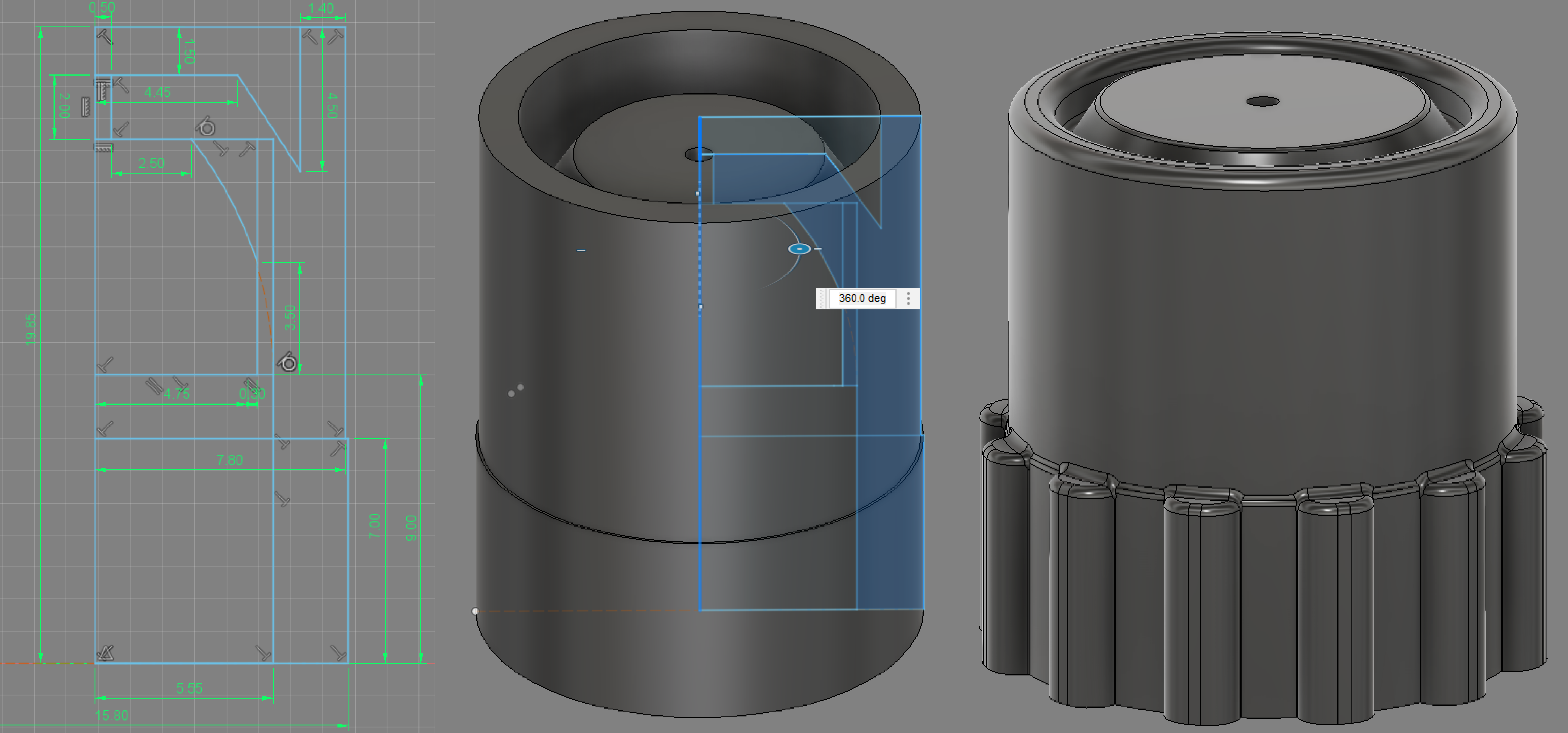

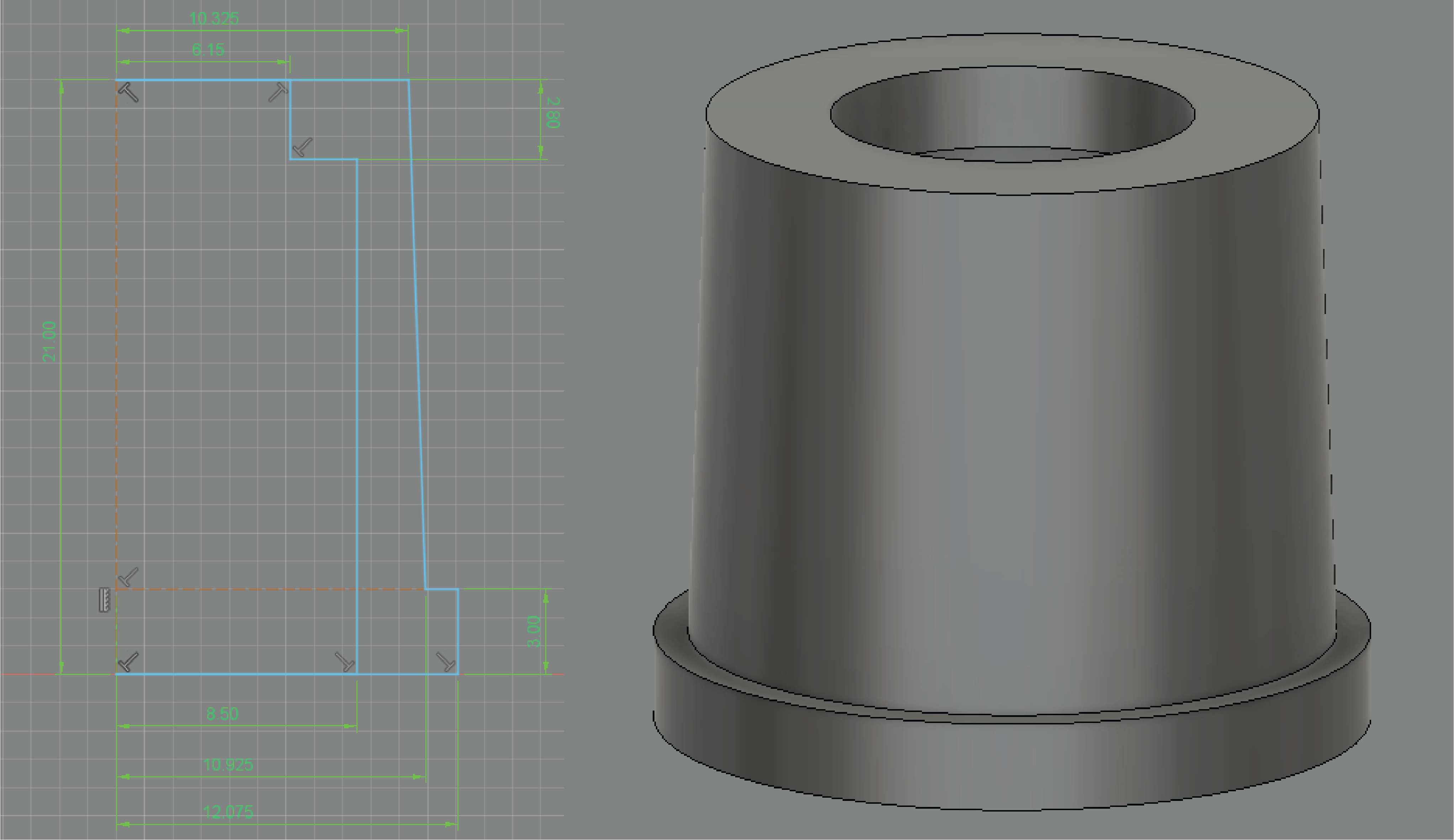

Generamos un plano para utilizar la herramienta “Revolve” (revolución).

Agregamos aletas para facilitar el agarre y ajuste de la rosca utilizando la herramienta “Extrude” (Extrusión) y estilizamos los bordes con la herramienta “Fillet” (Chaflán).

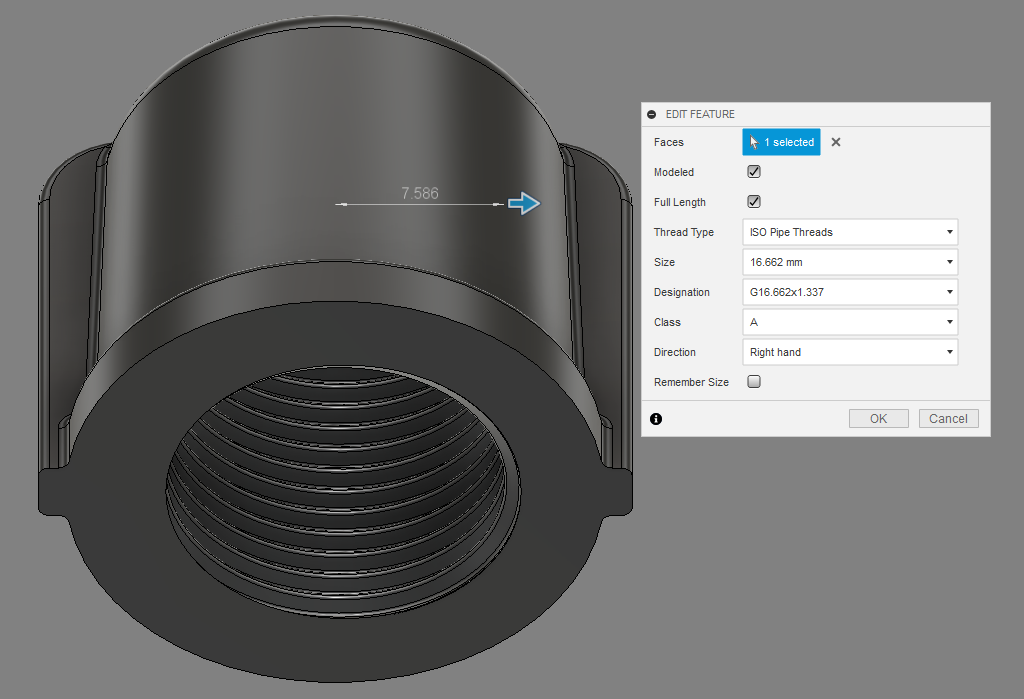

Utilizamos la herramienta “Thread” (Rosca) para generar la rosca hembra, asegurándonos de que se corresponda el diámetro, tipo de rosca y pase con el relevado y comprobado anteriormente.

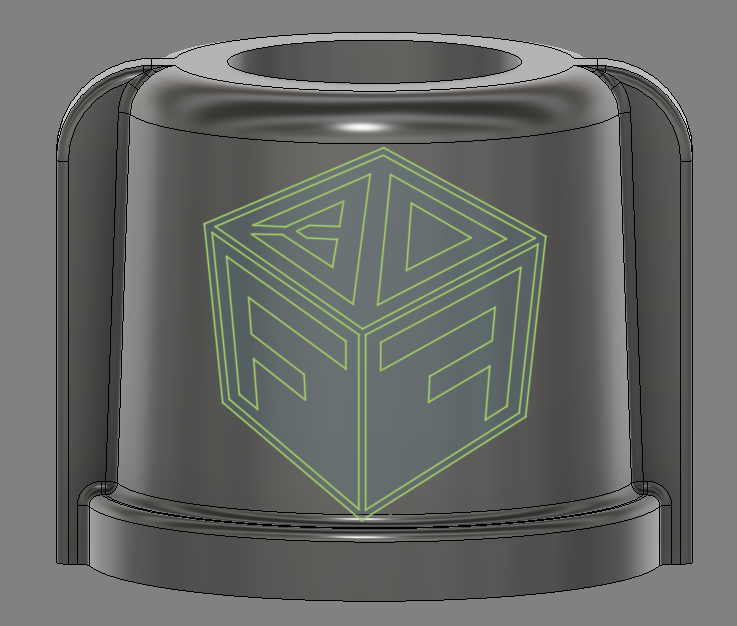

Importamos en formato SVG un dibujo 2D vectorial del logo del emprendimiento a un plano paralelo a la cara que deseamos proyectarlo. Nos aseguramos de alinear y escalar el perfil al tamaño y posición deseado.

Utilizamos la herramienta “Emboss” (Realzar) para proyectar el plano y que se ajuste a una superficie seleccionada.

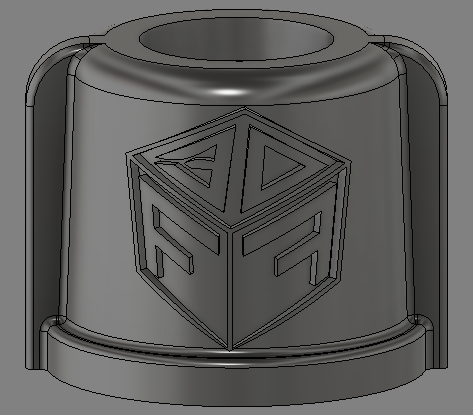

Obtenemos el resultado deseado.

A continuación demostraré de manera más breve el proceso de diseño de los demás componentes haciendo mención a las principales funciones utilizadas para llegar a los resultados finales.

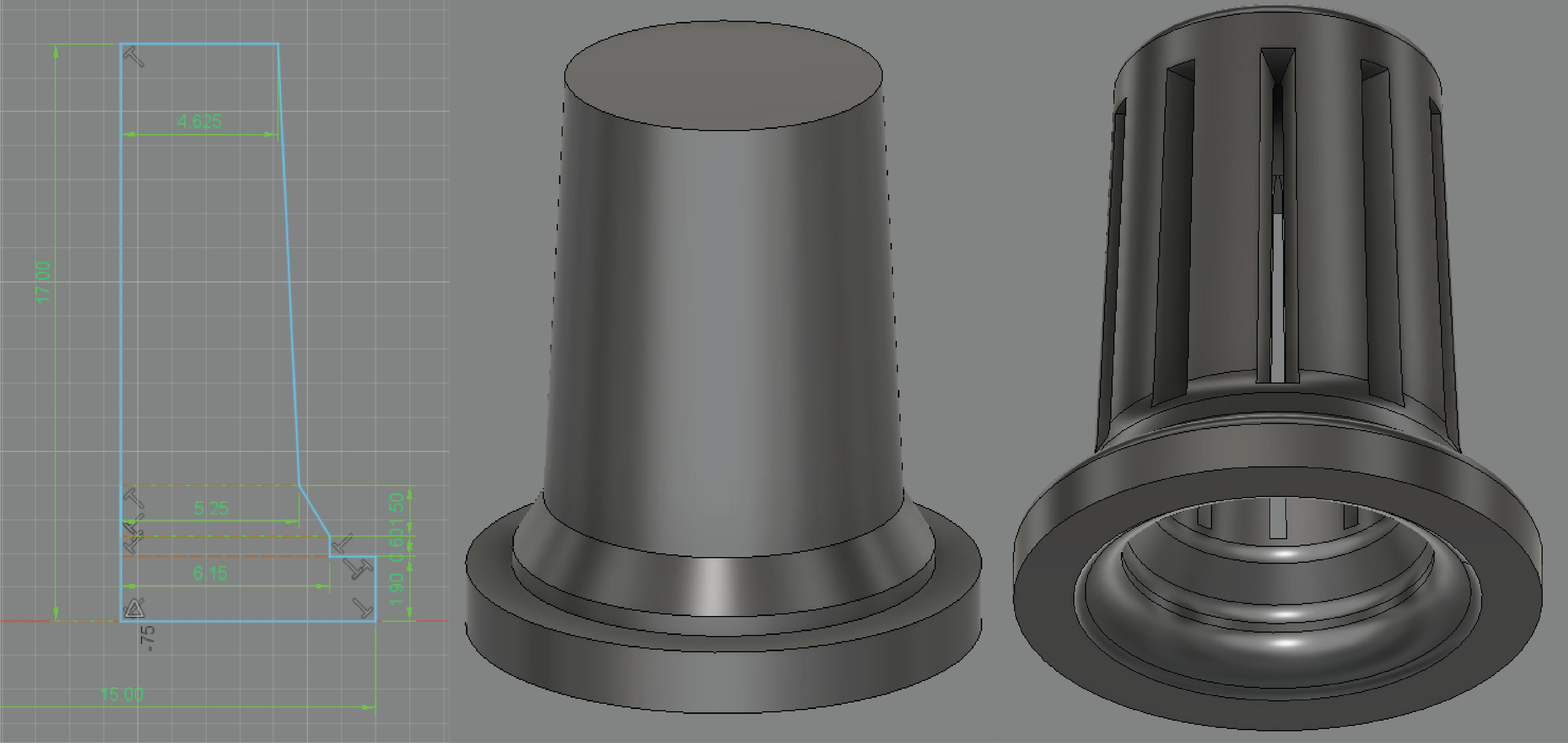

Filtro:

Utilizamos las herramientas: “Sketch”, “Revolve”, “Shell”, “Press pull”, “Fillet”, “Extrude”, “Combine”, “Circular Pattern”

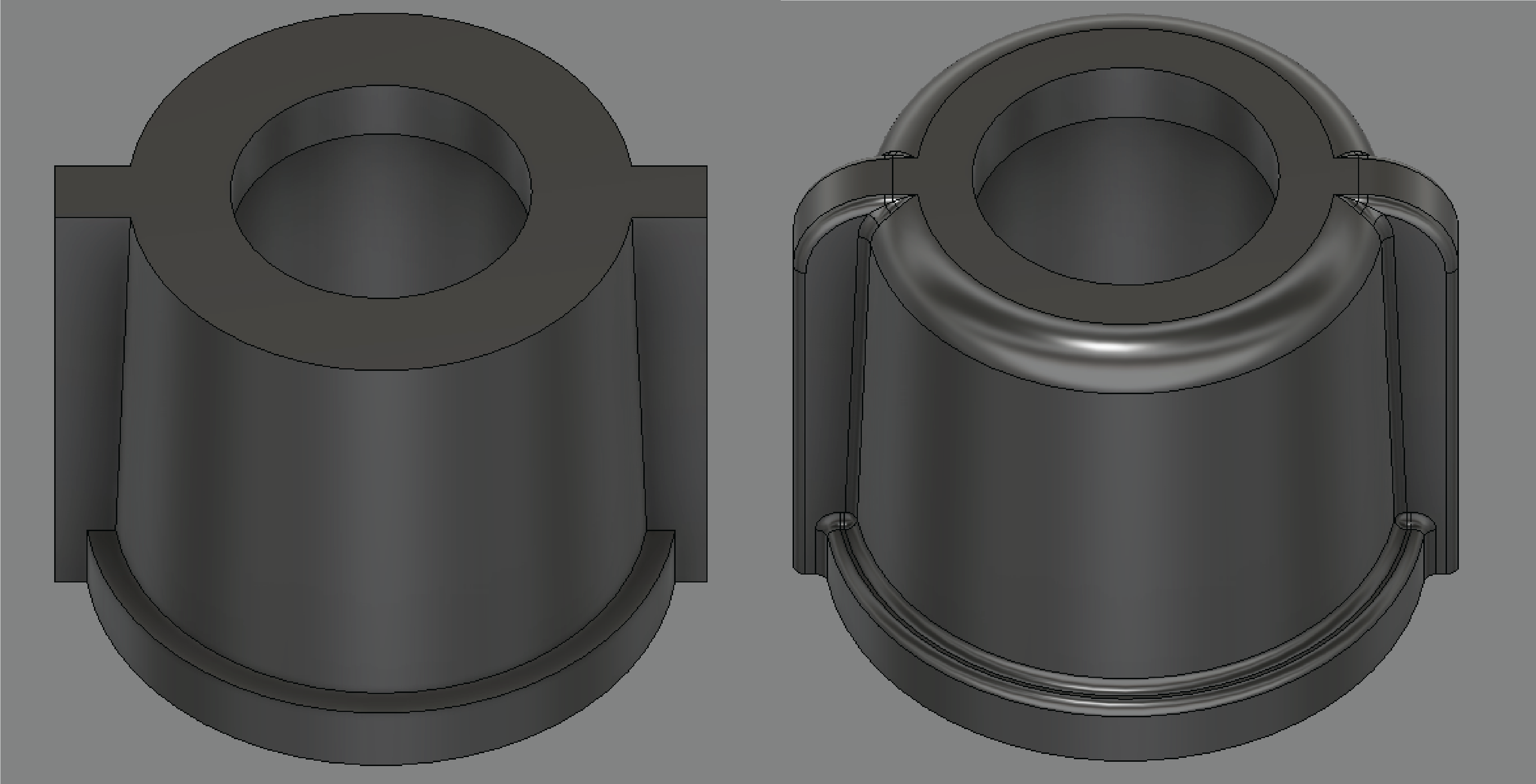

Canal central de aspersión:

Utilizamos las herramientas: “Sketch”, “Revolve”, “Thread”, “Split Body”, “Combine”, “Circular Pattern”, “Extrude”, “Press Pull” y “Fillet”.

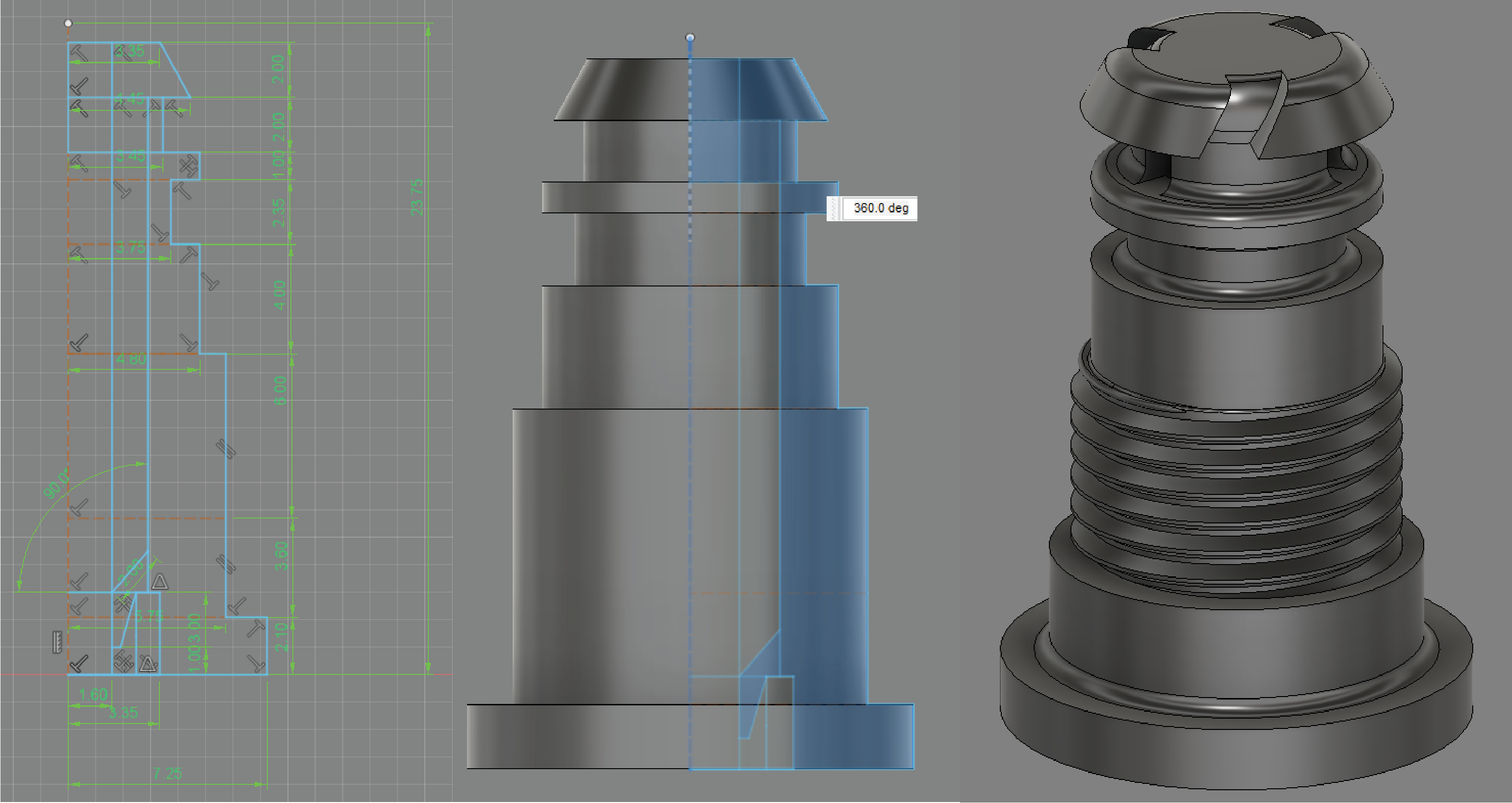

Tapa reguladora de aspersión:

Utilizamos las herramientas: “Sketch”, “Revolve”, “Thread”, “Split Body”, “Combine”, “Circular Pattern”, “Extrude”, “Press Pull” y “Fillet”.

Resultado final:

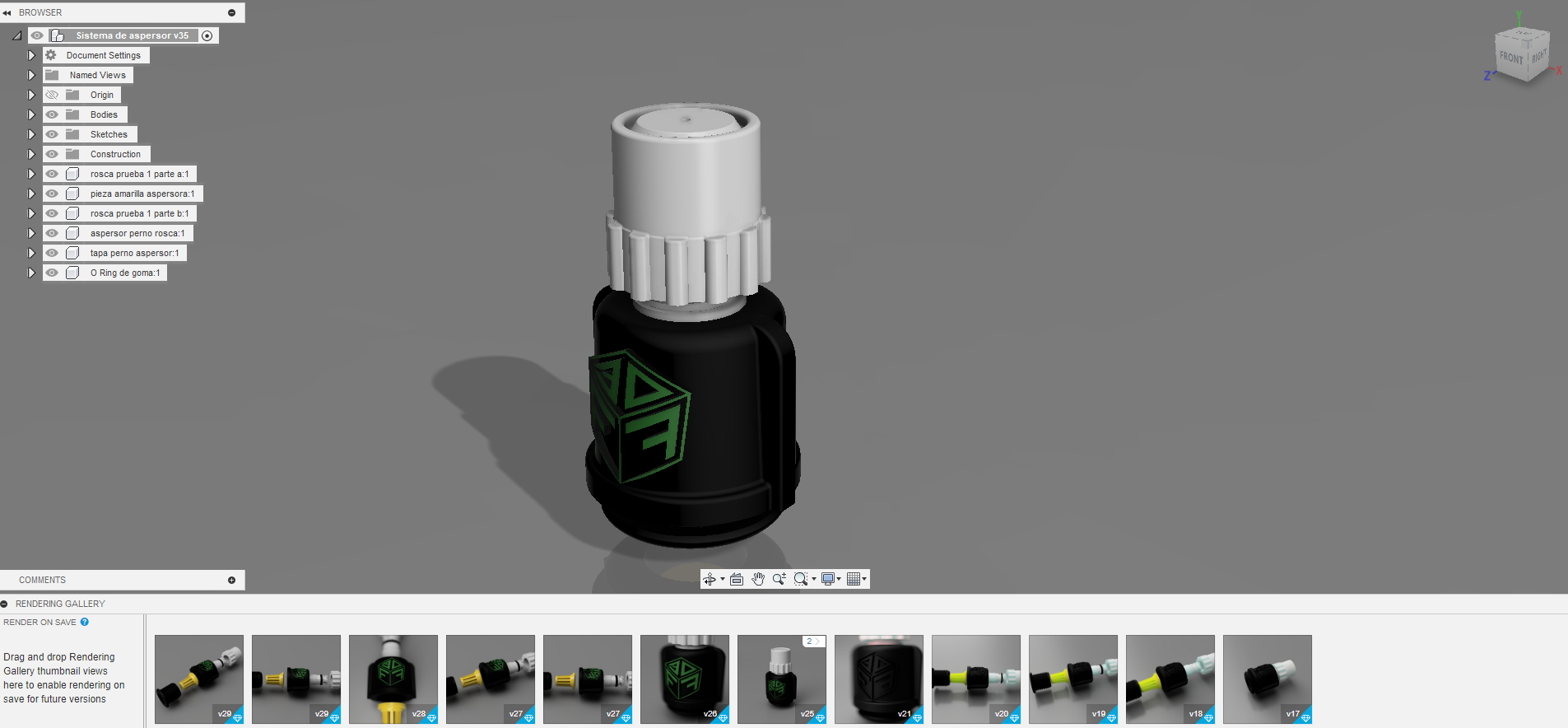

Luego de finalizar todos los diseños, agregamos diferentes patrones y colores a la “Apperiance” de los cuerpos diseñados. También utilizo la herramienta “Align” y “Section View” para poder alinear los componentes y asegurarnos de que las medidas, proporciones y encastres se correspondan y alinean correctamente.

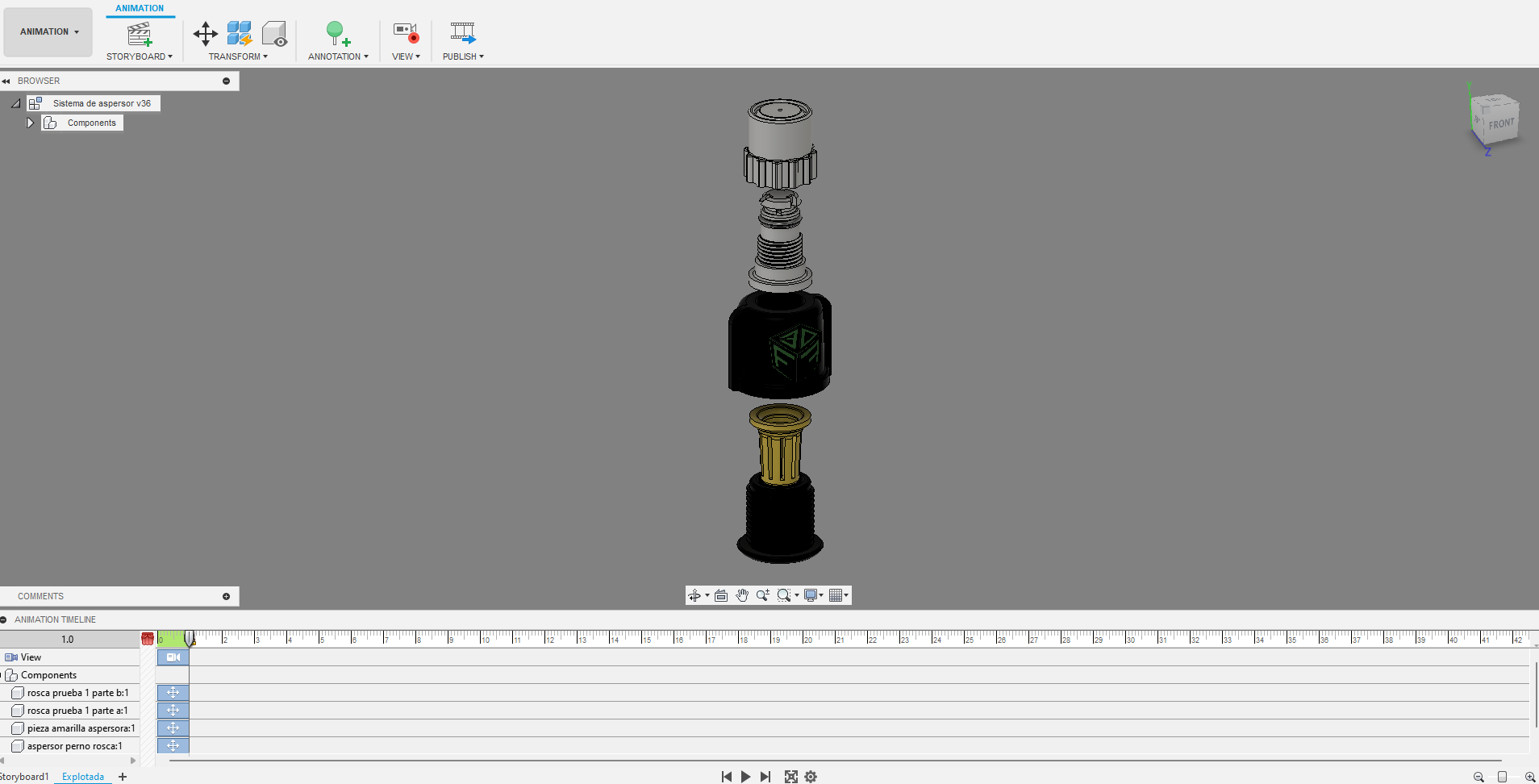

En el apartado “Animation” podemos generar diferentes disposiciones y configuraciones del diseño para luego utilizar tanto en renderizaciones como en dibujos técnicos.

A partir de estos cuerpos y diferentes disposiciones generadas nos dirigimos al apartado “Render” para configurar y renderizar diferentes representaciones visuales del producto final.

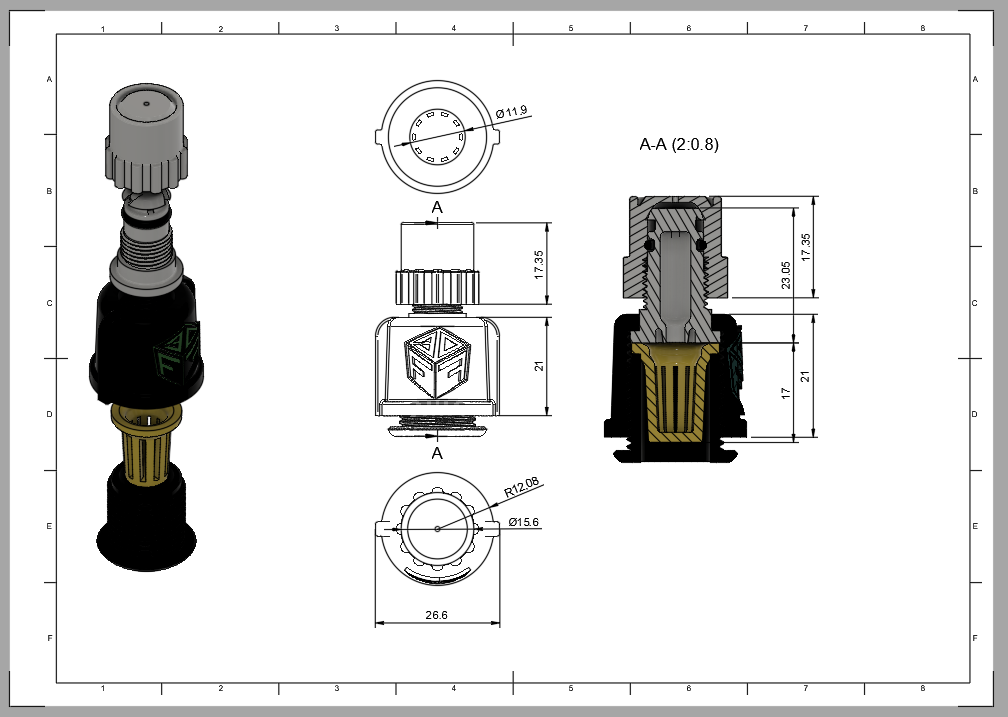

Luego en el apartado “Drawing” importamos vistas del “Design” y el “Animation” para llegar a algunas representaciones técnicas tales como una “Explotada Axonométrica”, “Sistema Diédrico Ortogonal” y “Vistas de sección”.

A partir de todos estos insumos generados previamente, nos dirigimos al software Illustrator para diseñar una lámina de presentación de producto moderadamente sencilla.

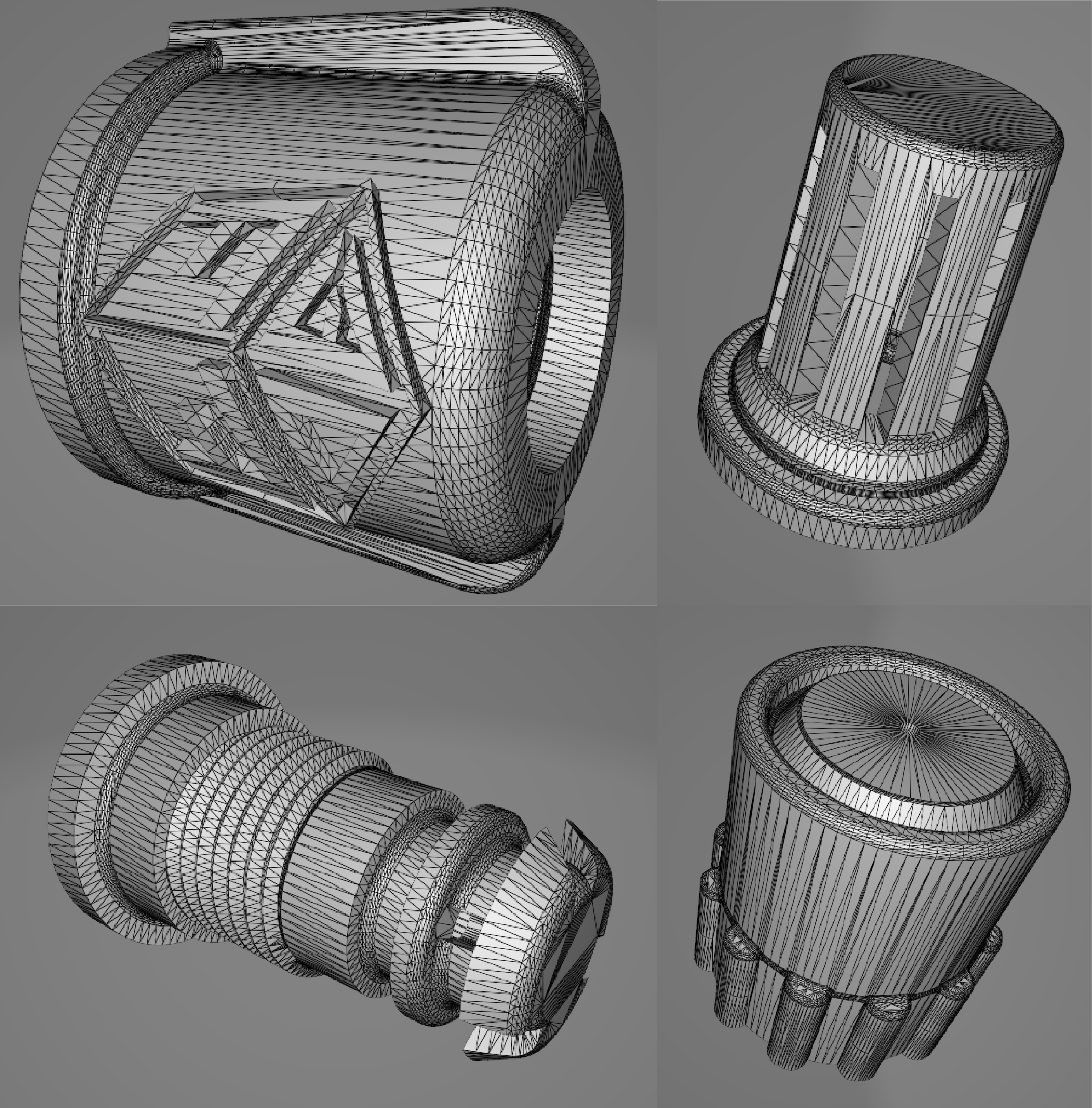

Por último, exportamos todos los cuerpos diseñados en Fusion 360 en formato STL, el formato más utilizado para Impresión 3D en dónde los cuerpos se exportan como mallas.

Links de descarga:

Lámina A4 MT02

Modelos 3D en formato .STL

Proceso de diseño del Logo

El proceso de diseño del logo utilizado en esta ocasión es un poco atípico;

Partimos inicialmente de un modelo 3D con colores y texturas aplicados:

Posteriormente mediante renderización obtenemos el siguiente resultado:

Luego utilizamos esa imágen para dibujar un boceto arriba y exportarlo como .SVG o .DXF:

Por último, utilizamos la función de importar .SVG o .DXF para aplicar el logo vectorial sobre un cuerpo:
