Entrega Final¶
Desarrollo de un modelo de reciclaje de plásticos provenientes de desechos de impresión 3D para fabricar placas funcionales: Proyecto “EcoPlaca 3D”.
Resumen¶

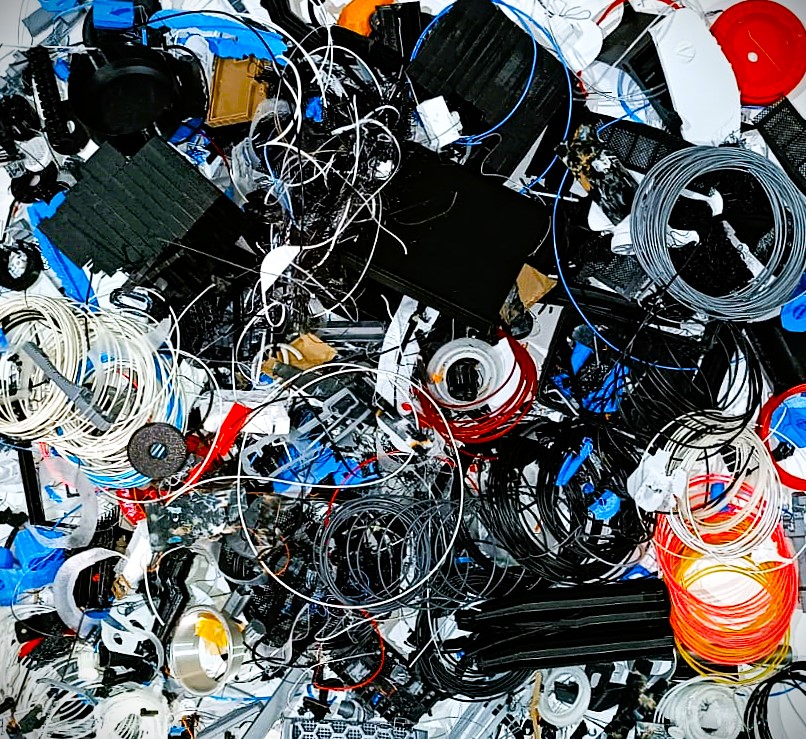

En Uruguay, el crecimiento exponencial en el uso, la comercialización y la adopción de tecnologías de impresión 3D por parte de negocios locales, emprendedores y grandes empresas ha incrementado la generación de residuos plásticos, evidenciando la necesidad urgente de implementar soluciones sostenibles. Actualmente, no existen iniciativas en el país que ofrezcan una segunda vida a estos materiales, mucho menos orientadas a su conversión en placas funcionales.
Este trabajo presenta el diseño, desarrollo y fabricación de un sistema que permite reciclar los residuos plásticos generados por la impresión 3D, transformándolos en un material práctico, funcional y con valor estético. Se describen las metodologías aplicadas, los materiales y componentes utilizados, así como las preguntas clave abordadas a lo largo del proceso. El resultado es una solución innovadora, sostenible y accesible, dirigida a diseñadores, makers y emprendedores, con un modelo adaptado a las necesidades y herramientas locales, pero con potencial de replicabilidad a nivel global.
Introducción¶
El reciclaje de plásticos derivados de la impresión 3D representa un desafío significativo debido a la acumulación de residuos y la falta de un sistema eficaz para su reutilización. Este proyecto surge como respuesta a esta problemática, con el objetivo de crear un sistema replicable a nivel nacional que transforme los desechos plásticos generados por la impresión 3D en un material funcional, reutilizable en nuevos procesos productivos. Se busca, además, reducir el impacto ambiental de estos residuos y fomentar prácticas de economía circular en la comunidad de diseñadores y emprendedores, con un modelo que puede ser replicado en otros contextos del mundo.
Objetivos¶
Se destacan los siguientes puntos generales y específicos:
Objetivos Generales¶
Desarrollar un modelo local de reciclaje de desechos plásticos generados por la impresión 3D para transformarlos en placas funcionales reutilizables.
Objetivos Específicos¶
● Crear un proceso eficiente para clasificar, triturar, fundir y moldear desechos plásticos en un material laminar reutilizable.
● Desarrollar un sistema basado en Arduino para el monitoreo y estandarización de las condiciones de fabricación (temperatura y humedad) de las placas recicladas.
● Generar una guía y difundir la solución entre diseñadores, makers y emprendedores, promoviendo prácticas sostenibles y modelos de economía circular.
● Proponer alternativas de uso para el material laminar reciclado en diversos procesos de diseño y fabricación.
Marco teórico¶
El marco teórico se fundamenta en los principios de economía circular y sostenibilidad en la fabricación digital. En particular, se exploran los métodos de reciclaje de plásticos y su integración con tecnologías de fabricación aditiva (impresión 3D) y fabricación sustractiva (corte láser). El uso de sistemas de monitoreo digital, como Arduino, permite optimizar el proceso y garantizar la calidad del material reciclado. Además, se abordan iniciativas globales como Precious Plastics, un proyecto de código abierto que promueve el reciclaje descentralizado de plásticos a través de la fabricación digital.
Antecedentes¶
A lo largo del tiempo, la problemática de los desechos plásticos ha impulsado diversas iniciativas enfocadas en su reciclaje y reutilización, especialmente en combinación con tecnologías de fabricación digital. Estas iniciativas han servido de inspiración para el desarrollo de soluciones que promuevan la economía circular y reduzcan el impacto ambiental.
Antecedentes mundiales¶

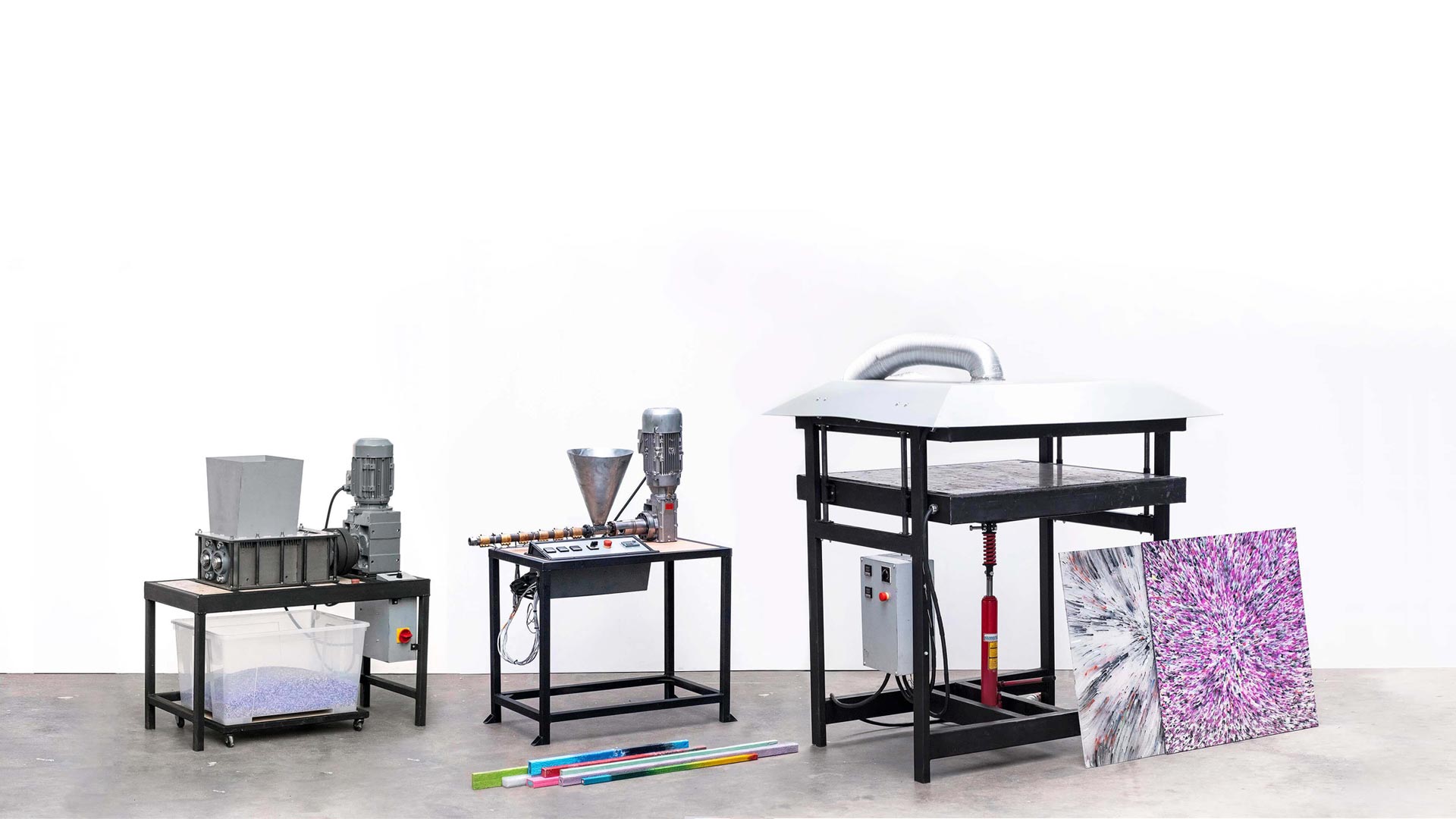

En el ámbito global, el proyecto Precious Plastics se destaca como una de las iniciativas más relevantes. Creado por Dave Hakkens, este movimiento ofrece herramientas y conocimientos para que comunidades de todo el mundo puedan reciclar plásticos a pequeña escala. Su enfoque abarca procesos de clasificación, trituración, fundición y moldeado, con diseños modulares que permiten la personalización y escalabilidad de los sistemas.
Además, otras iniciativas han explorado la reutilización de plásticos en fabricación digital, como el reciclaje de filamento para impresión 3D. Ejemplos como el Filabot y proyectos relacionados con impresión 3D circular han demostrado cómo los plásticos pueden transformarse en nuevos insumos para esta tecnología.
Antecedentes locales¶
En Uruguay, el crecimiento en el uso y comercialización de impresoras 3D ha incrementado significativamente la generación de desechos plásticos, especialmente en comunidades de diseñadores, makers y emprendedores. No obstante, hasta la fecha no se han desarrollado sistemas de gestión locales que aprovechen estos desechos de manera totalmente sistemática.
Sin embargo, se destacan algunas iniciativas que abordan la temática desde puntos ideológicos similares:

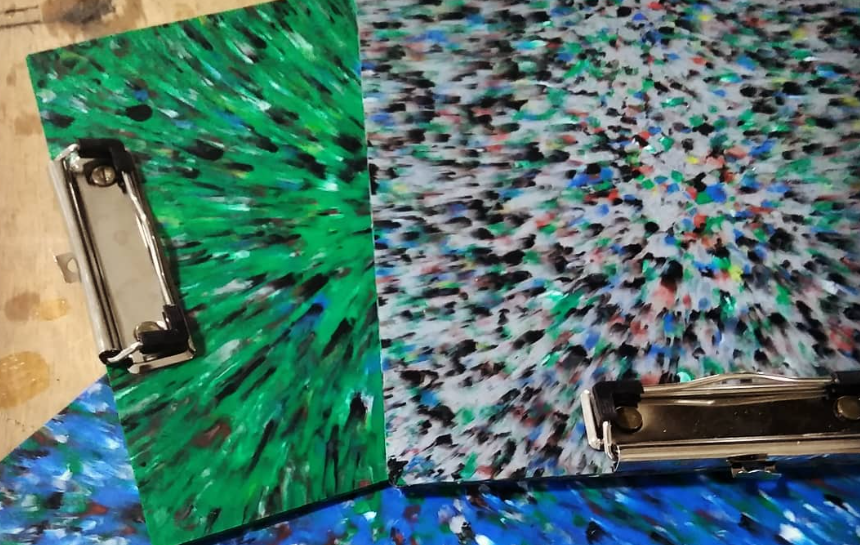

La Fábrica Makerspace es un emprendimiento que forma parte de la comunidad global de Precious Plastics y generaron el primer taller de experimentación y reciclaje de plástico en Uruguay, se dedican a tomar materiales plásticos deshechados (principalmente ABS) y utilizarlos como materia prima para generar nuevos productos.

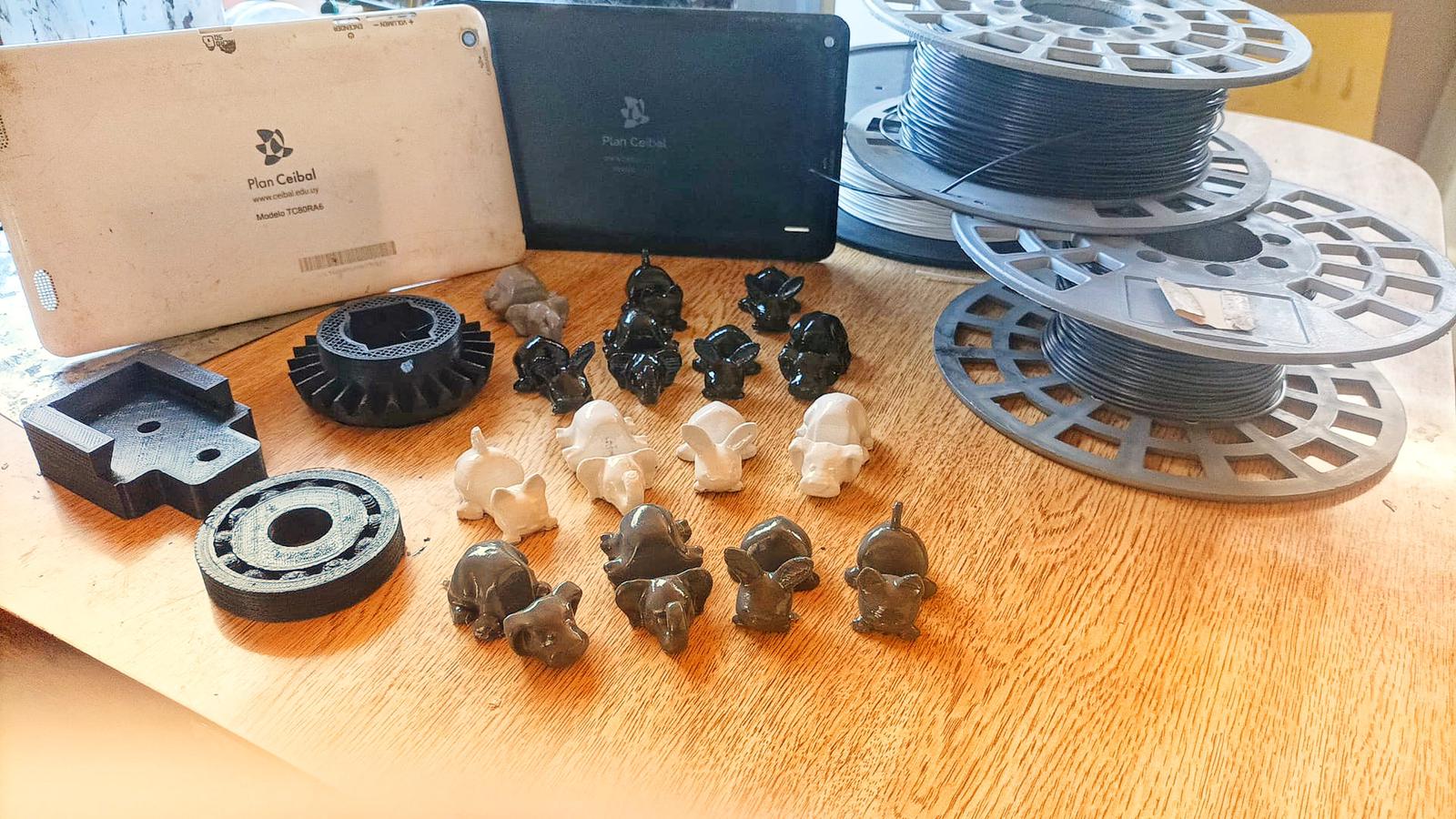

Kenistech es un emprendimiento que fabrica y comercializa filamento para impresion 3D reciclado hecho 100% a partir de plásticos de tablets, computadoras en desuso del Plan Ceibal, componentes plásticos de máquinas y periféricos (principalmente ABS).
Si bien existen esfuerzos relacionados con el reciclaje de plásticos, estos no están adaptados para atender específicamente los residuos derivados de la impresión 3D. Por lo tanto, el país carece de un modelo que promueva la transformación de estos materiales en productos reutilizables, lo que presenta una oportunidad única para desarrollar soluciones innovadoras y sostenibles dentro del contexto nacional.
Descripción del proyecto¶
El proyecto “EcoPlaca 3D” tiene como objetivo transformar los desechos plásticos generados por la impresión 3D en placas recicladas totalmente funcionales, que pueden emplearse en diversos tipos de proyectos de diseño y fabricación. Estas placas se producen mediante un proceso que integra tecnologías de fabricación digital, como el corte láser, y promueve el cierre del ciclo de vida del plástico de forma eficiente, responsable y sostenible.
El modelo de reciclaje propuesto se adapta a las herramientas y necesidades del contexto local, brindando una solución innovadora y accesible a la problemática ambiental que representan los residuos plásticos derivados de la impresión 3D. Este enfoque no solo contribuye a la economía circular, sino que también fomenta la reutilización creativa de materiales, ofreciendo un recurso valioso para diseñadores, makers y emprendedores comprometidos con la sostenibilidad.
Materiales y herramientas necesarias para la fabricación de las placas¶
● Materiales: Residuos plásticos de impresión 3D (PLA y PLA + principalmente)
● Herramientas: Trituradora de plásticos, máquina de sublimación, marcos metálicos.
● Herramientas manuales: Pinza, alicate, martillo, trincheta, equipo de protección.
● Componentes Electrónicos: Sensores de temperatura y humedad, Placa Arduino UNO, y controladores electrónicos.
Modelo de funcionamiento¶

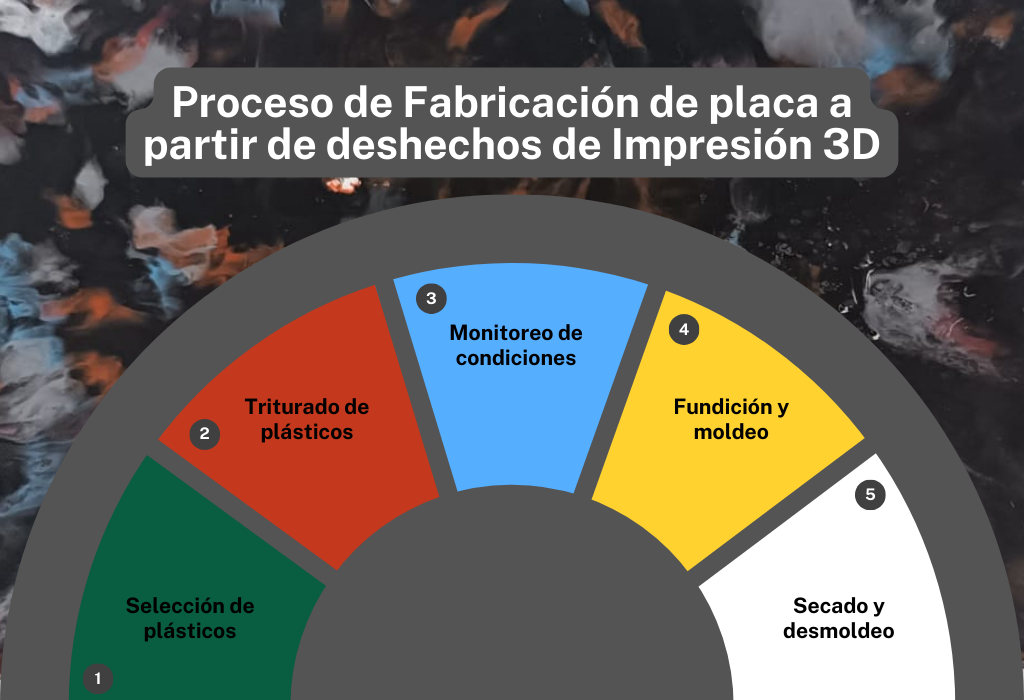

El proceso esencialmente consta de cinco pasos: selección de plásticos, triturado de plásticos, monitoreo de condiciones, fundición y moldeo, y por último, secado y desmoldeo.
Selección de plásticos¶
El primer paso es seleccionar cuidadosamente los desechos de impresión 3D con dimensiones y densidad adecuadas para la trituradora, asegurando su óptimo funcionamiento. Los fragmentos deben medir, como máximo, 2 a 3 centímetros cúbicos, lo que permite procesarlos eficientemente sin sobrecargar la máquina. Se utilizarán principalmente desechos de PLA y PLA+, ya que este material es universalmente el más utilizado en impresión 3D.

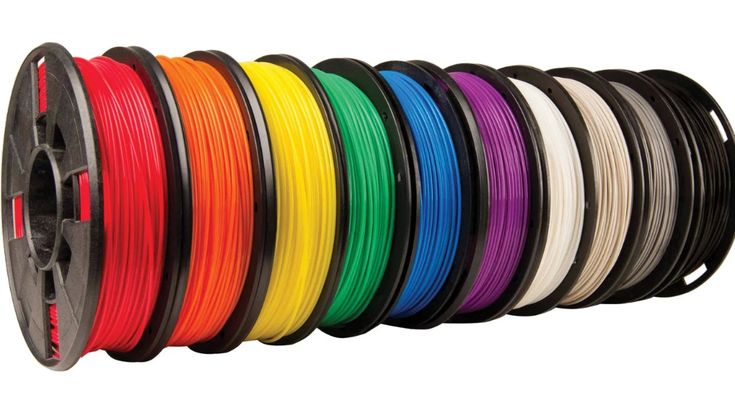

PLA¶
El PLA (ácido poliláctico) es un termoplástico biodegradable derivado de recursos renovables, conocido por su facilidad de uso en impresión 3D y su baja temperatura de fusión, alrededor de 173°C.
Este material es ideal para el corte láser gracias a su facilidad en el procesamiento, rápida solidificación y baja conductividad térmica, que permiten cortes precisos sin deformaciones ni residuos indeseados. Además, su origen sostenible y su compatibilidad con tecnologías de fabricación digital lo convierten en una opción versátil para proyectos que buscan integrar sostenibilidad y calidad.
En contraste, materiales como el ABS reciclado tienden a fundirse nuevamente durante el corte láser debido a sus propiedades térmicas, limitando su aplicación en este tipo de procesos.

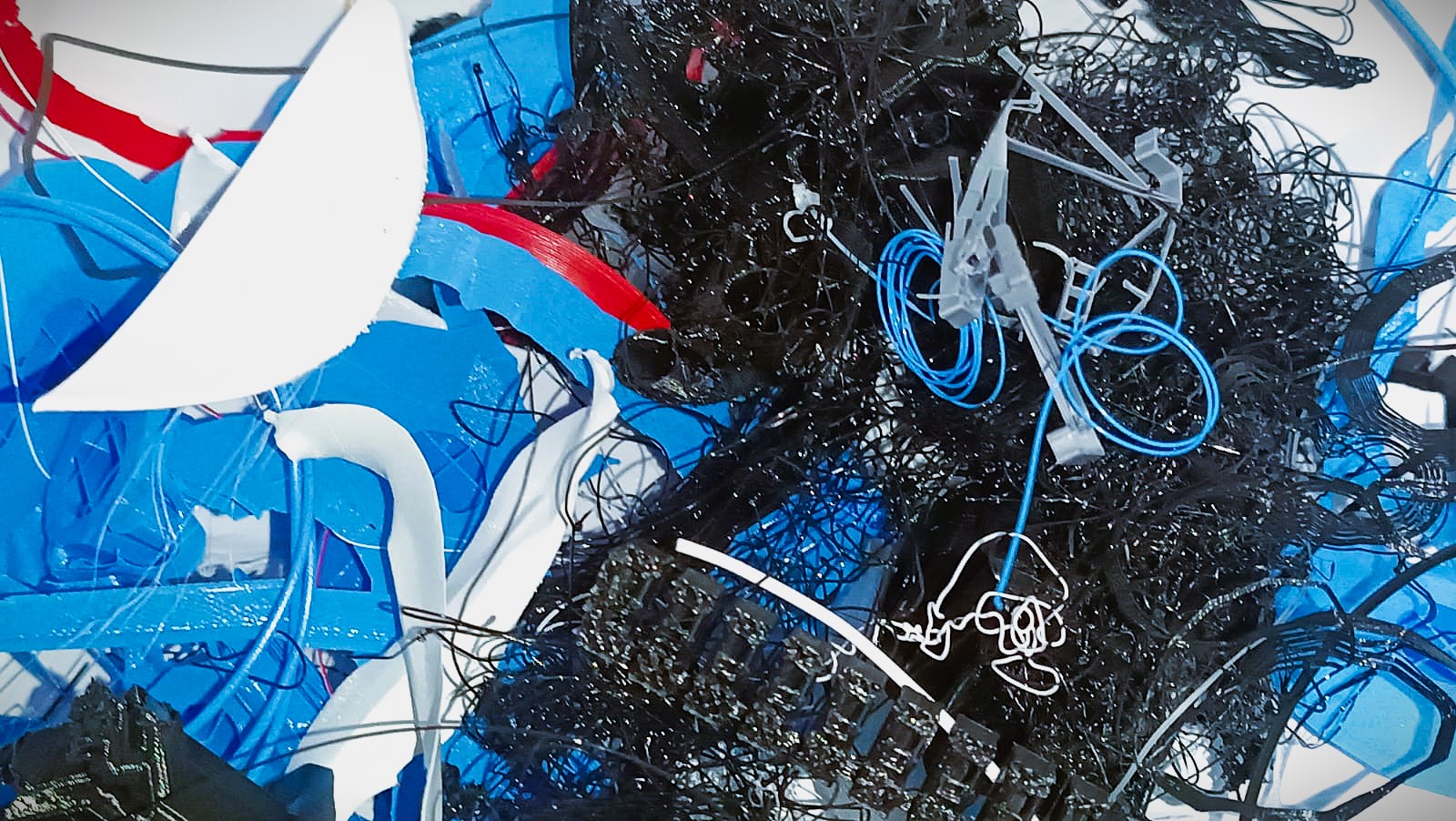

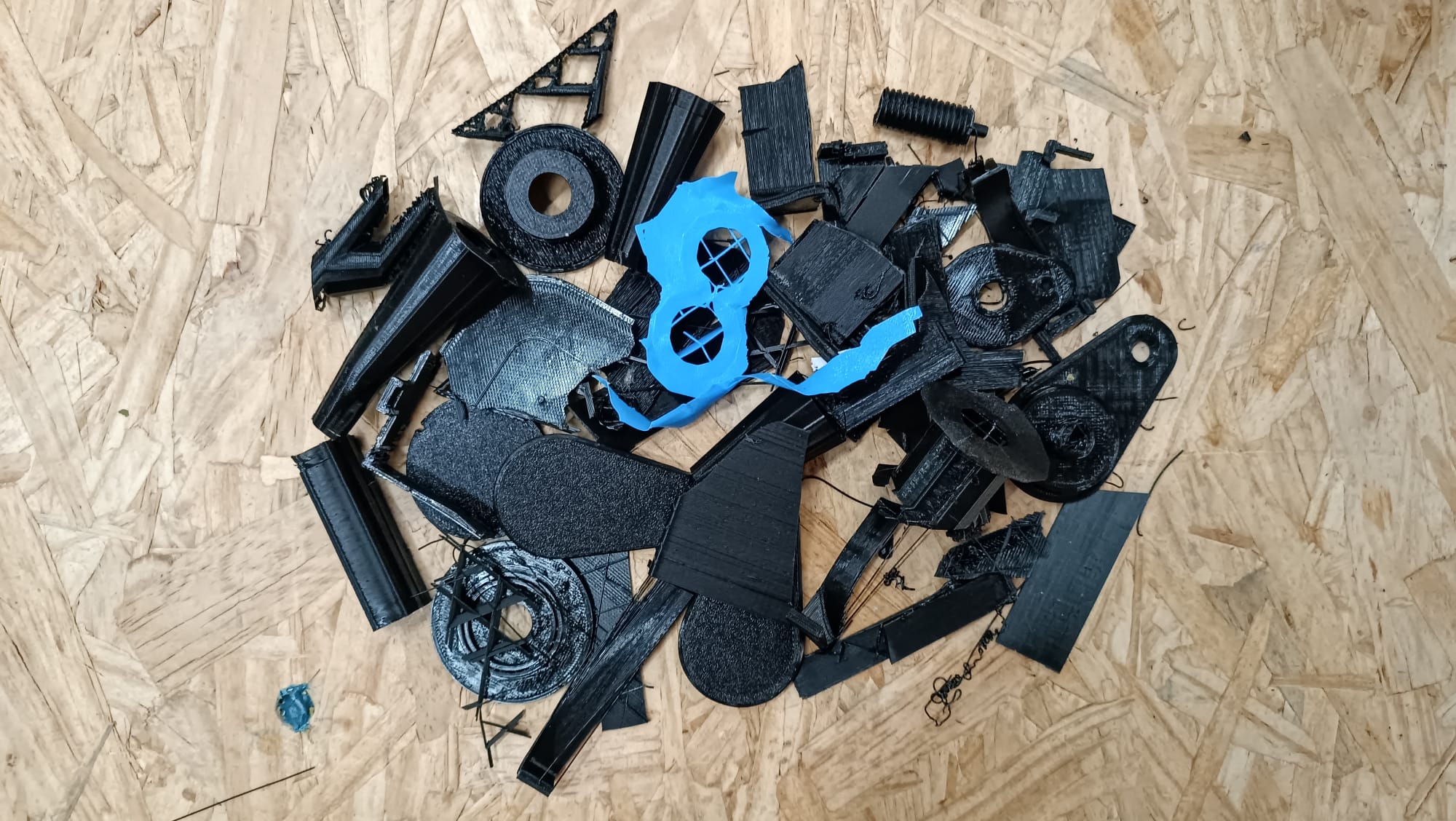

Tipos de desechos¶

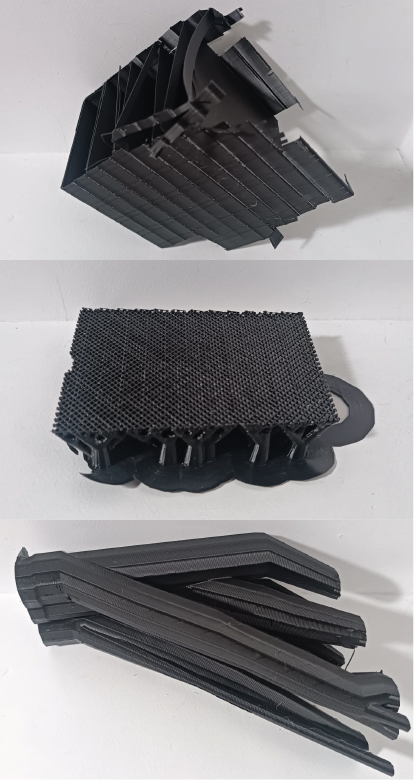

● Soportes: Estructuras auxiliares utilizadas para sostener partes de una impresión 3D durante el proceso, que luego se eliminan.

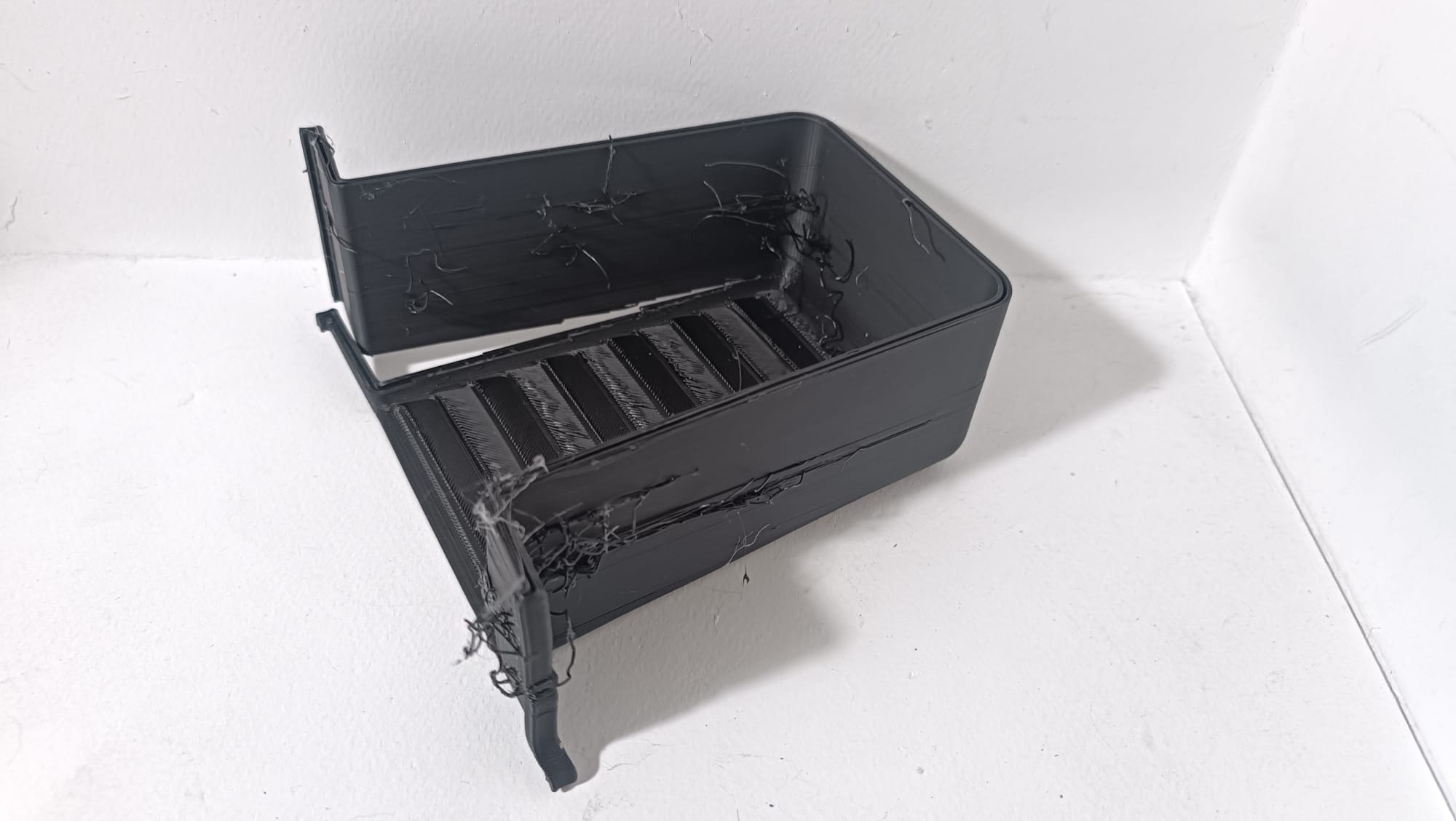

● Impresiones fallidas: Piezas incompletas o defectuosas generadas por errores en la impresión, como mala adhesión o interrupciones.
● Pruebas de impresión: Objetos fabricados para ajustar configuraciones y tolerancias o evaluar el rendimiento de la impresora.

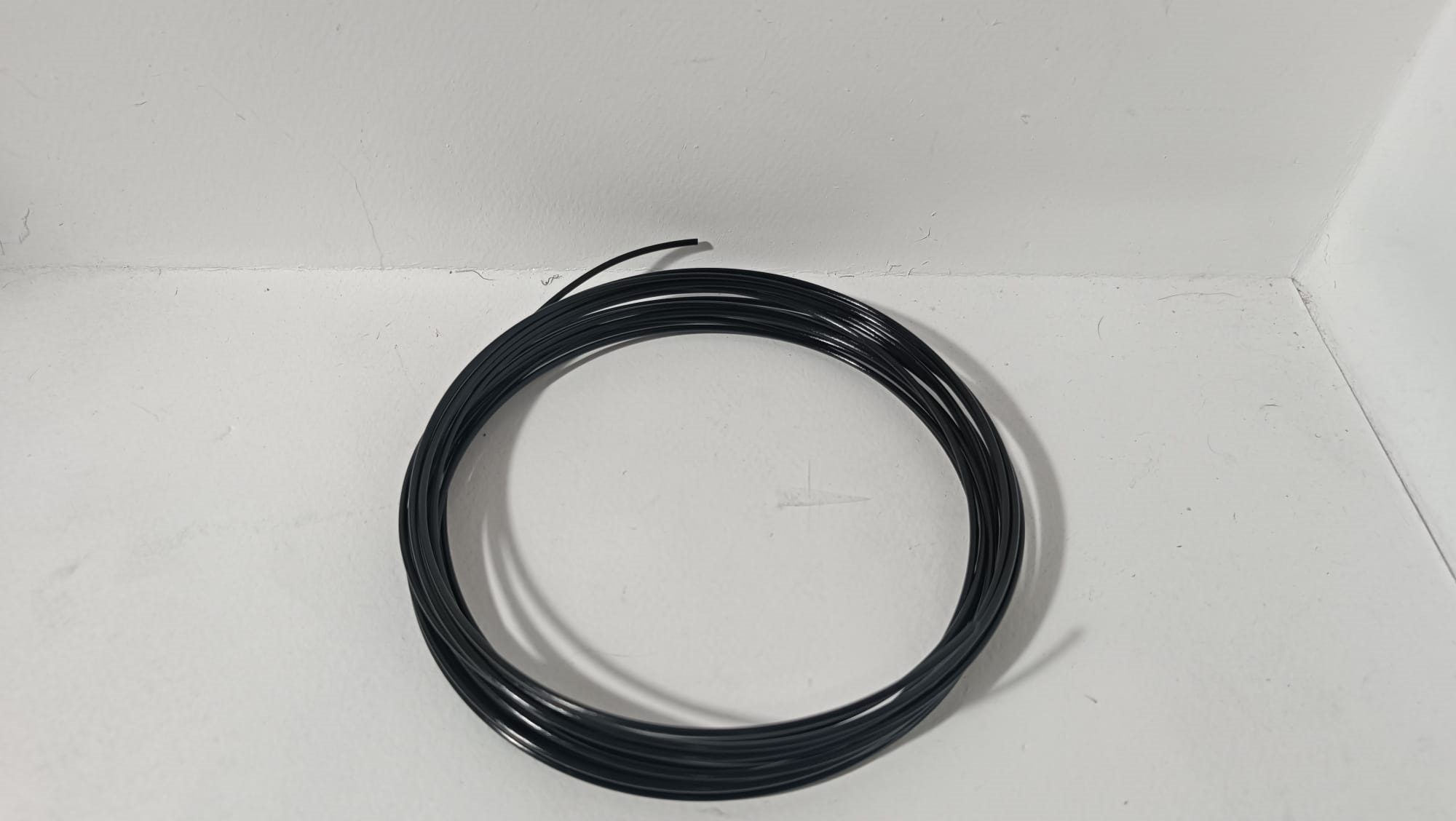

● Sobrantes de filamentos: Fragmentos o extremos de filamentos que no pueden ser utilizados en nuevas impresiones debido a su longitud limitada.
Algunos de estos desechos resultan demasiado grandes y robustos, lo que requiere romperlos manualmente antes de triturarlos. Para esta tarea se utilizan herramientas como martillos, trinchetas, alicates, pinzas para metales y otros utensilios manuales, con el fin de reducir su tamaño a uno óptimo para el proceso de trituración. Este paso es fundamental para facilitar el manejo y asegurar un reciclaje eficiente.
Triturado de plásticos¶
Para poder adentrarnos en el proceso de triturado, es necesario contar con una trituradora apta para piezas de plástico. Luego de un relevamiento web de las alternativas disponibles en el mercado local, se concluyó que resulta más económico y accesible fabricar una trituradora utilizando los planos e instructivos de código abierto proporcionados por Precious Plastics.

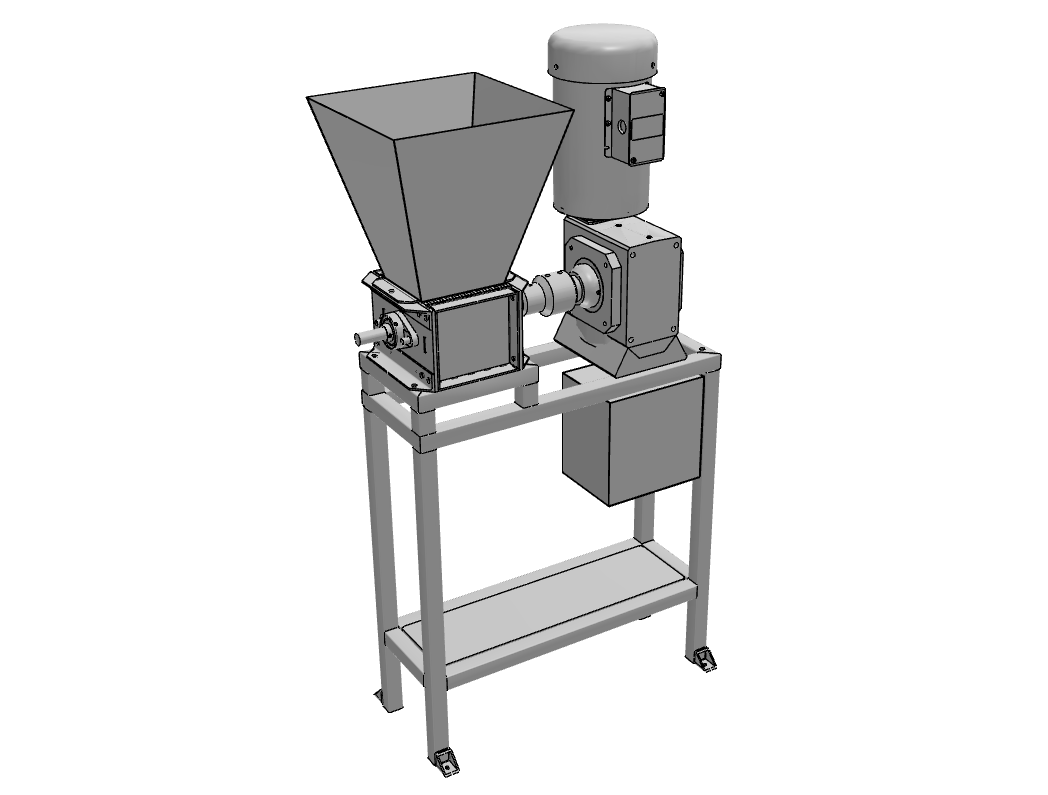

Trituradora de plástico¶
Precious Plastics ofrece recursos gratuitos que incluyen planos, guías y tutoriales detallados para construir una trituradora funcional a partir de materiales locales, reduciendo significativamente los costos. El costo estimado de construcción ronda los 300 USD, dependiendo de la disponibilidad de componentes como motores, cuchillas y estructuras metálicas.
En contraste, adquirir una trituradora en el mercado local tiene un costo considerablemente mayor, oscilando entre 800 y 1.200 USD, lo cual representa una inversión menos accesible para proyectos pequeños o emergentes.
La fabricación propia no solo abarata costos, sino que también permite personalizar la máquina según las necesidades específicas del proceso, fomentando los ideales de soluciones locales y sostenibles.
Link de información sobre construcción de máquina trituradora
Metodología de triturado¶

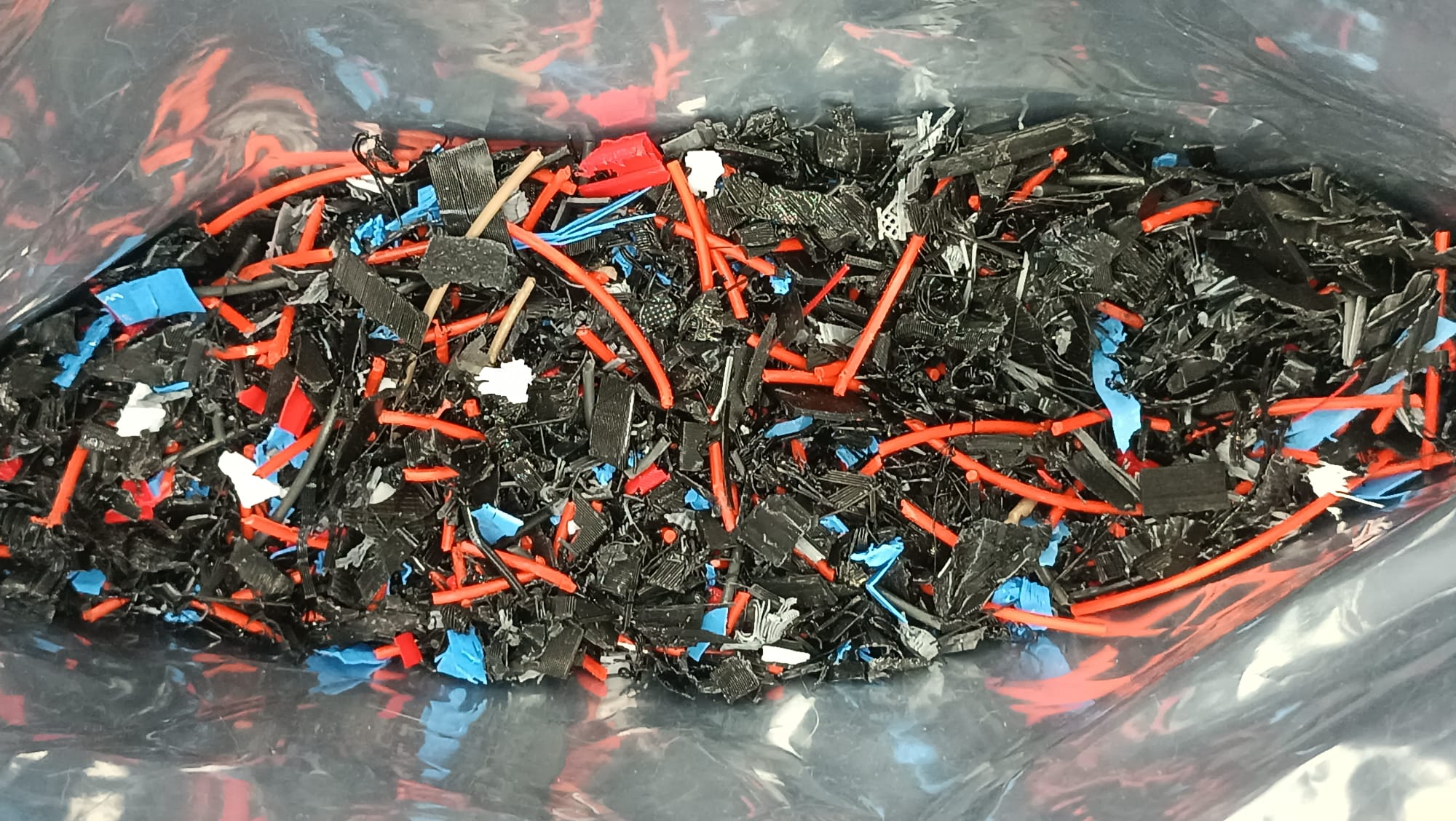

Los plásticos seleccionados y previamente fraccionados en tamaños más chicos, se introducen en la tolva de la máquina trituradora.

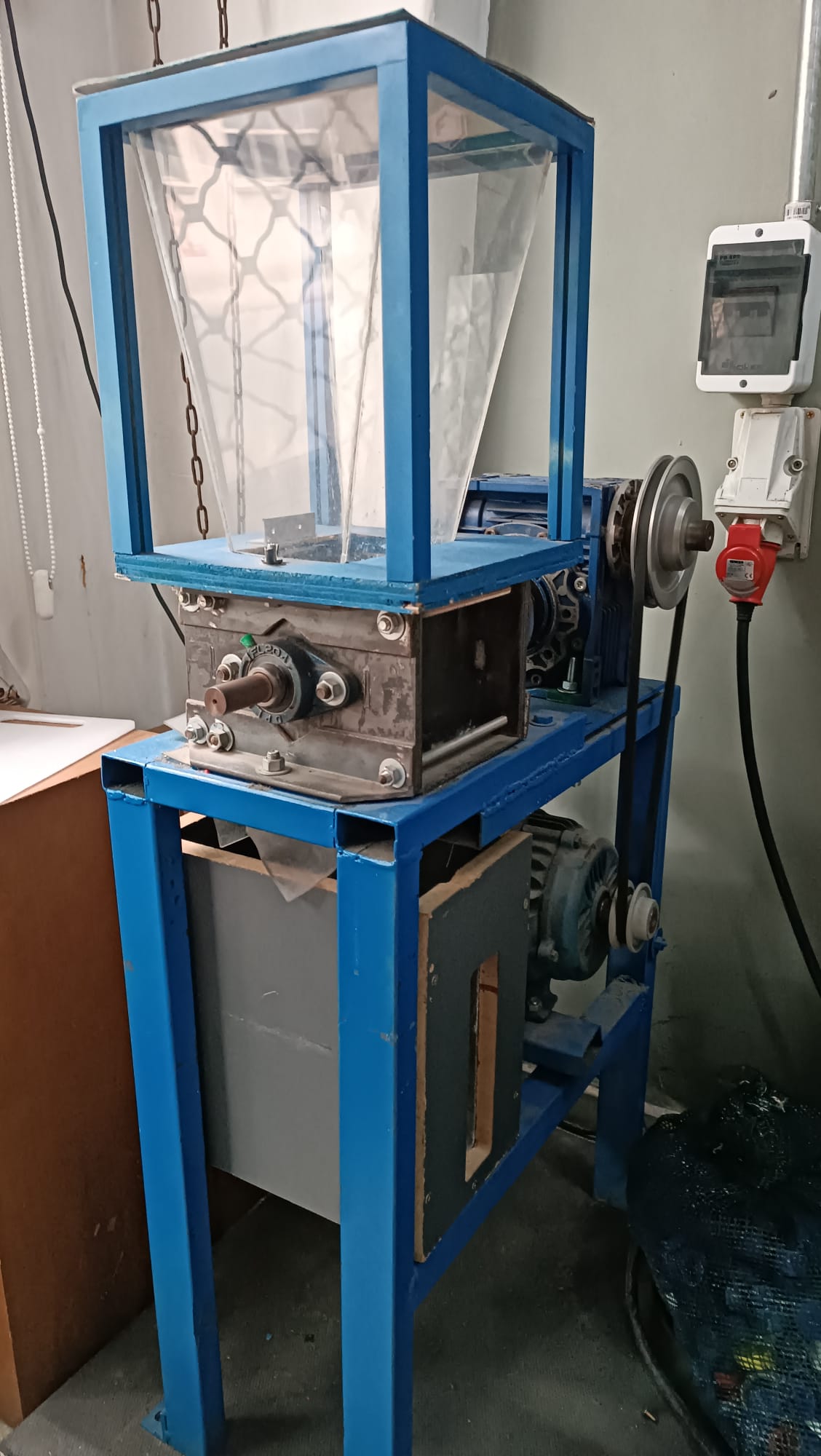

La tolva utilizada está basada en los diseños desarrollados por Precious Plastic, que proporciona planos y guías detalladas para su construcción. Esta trituradora está equipada con un motorreductor que acciona un eje con múltiples cuchillas metálicas diseñadas para triturar eficazmente los plásticos.
Dependiendo del tamaño y densidad de los desechos, puede ser necesario repetir el proceso de trituración para obtener un picadillo más fino y homogéneo.
Este proceso de refinamiento es esencial para garantizar que el material esté en condiciones óptimas para las etapas posteriores de fundición y moldeado, asegurando la calidad y consistencia del producto final. El uso del diseño de Precious Plastic no solo garantiza un rendimiento comprobado, sino que también promueve la filosofía de código abierto y sostenibilidad en el reciclaje de plásticos.
Monitoreo de condiciones¶
Se emplea un sistema basado en Arduino y sensores específicos para medir y controlar las condiciones de temperatura y humedad del material reciclado antes de su fundición. Este enfoque permite determinar parámetros precisos que garantizan la consistencia y calidad del proceso, aportando fiabilidad técnica y trazabilidad. Al monitorear estas variables en tiempo real, se asegura que la metodología de fabricación de las placas sea replicable bajo circunstancias definidas, optimizando así la uniformidad del producto final y facilitando su integración en procesos estandarizados.

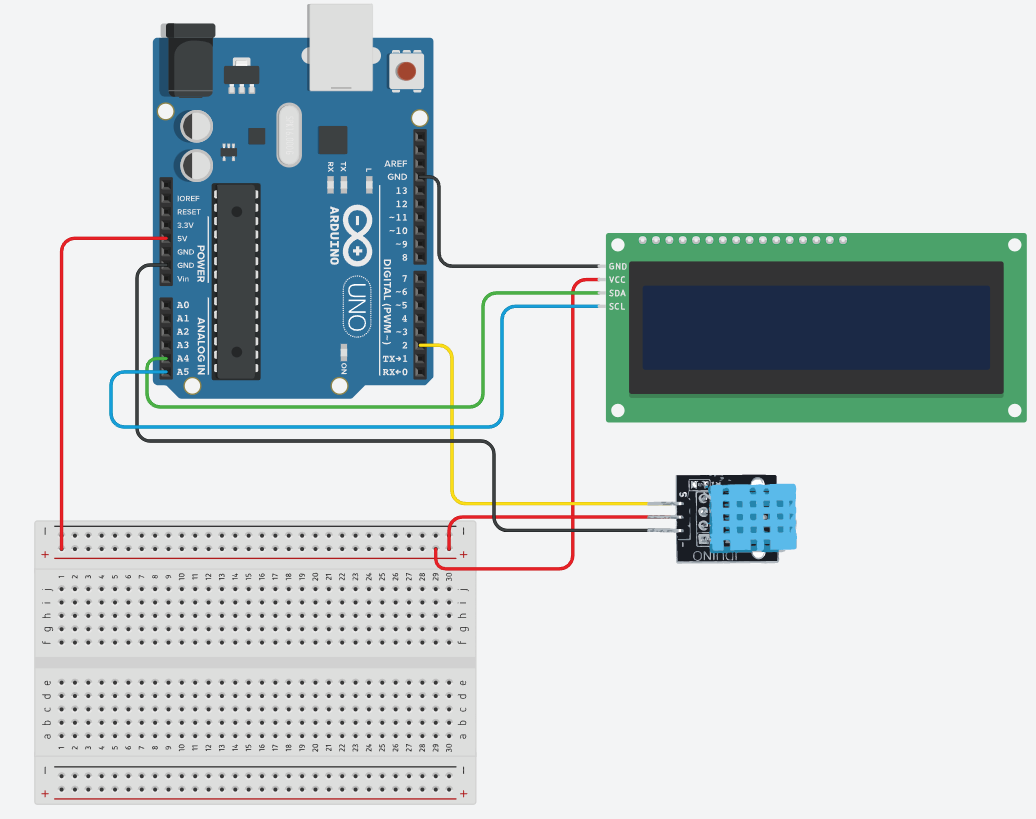

Componentes¶
● Placa electrónica Arduino UNO
● Pantalla LED 16X02 con Módulo I2C
● Sensor de Temperatura y Humedad DHT11
● Breadboard
● Cables conectores

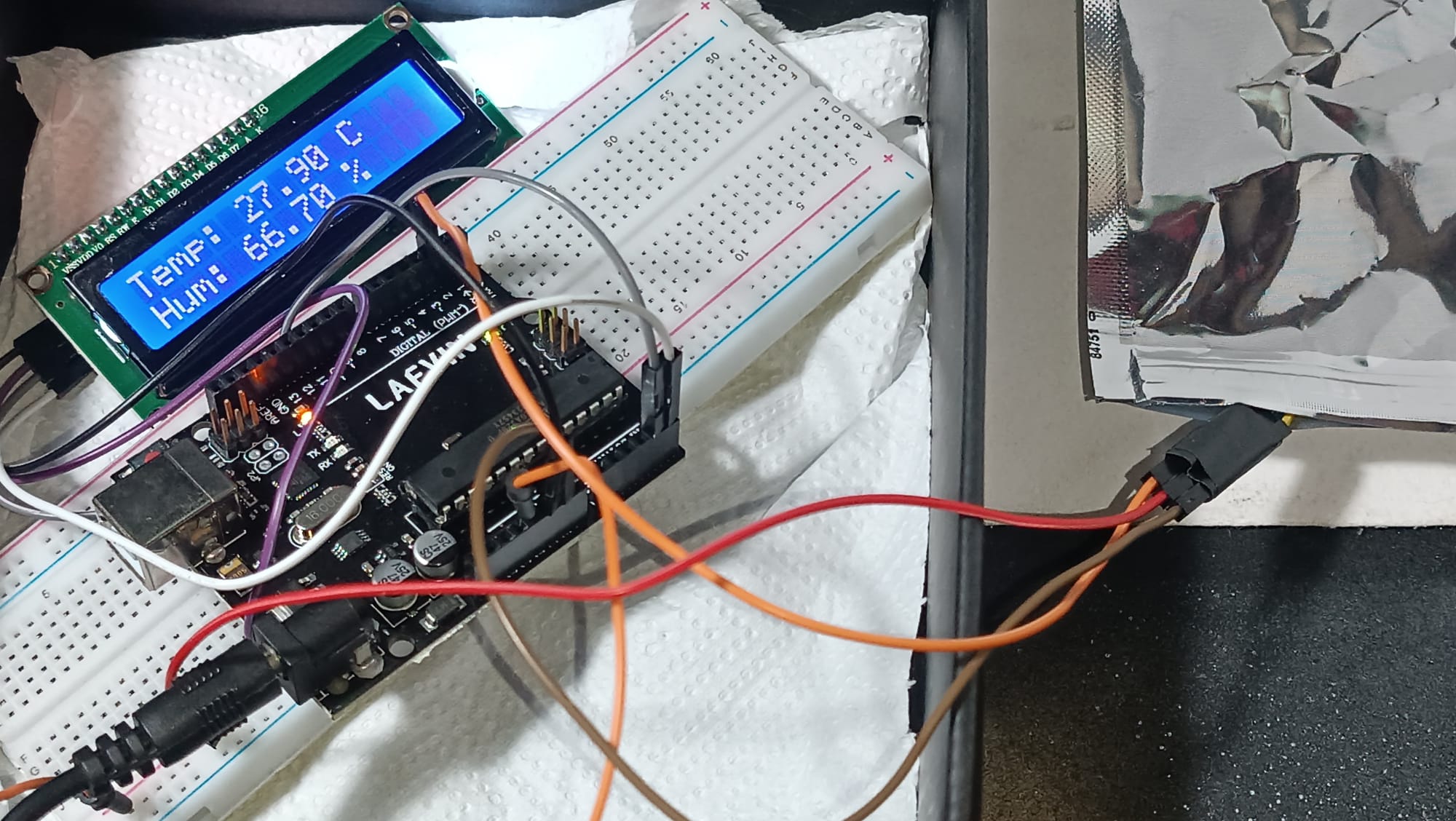

Funcionamiento¶
Este sistema monitorea en tiempo real la temperatura y la humedad dentro de una bolsa hermética que contiene el material triturado (picadillo) destinado a la fabricación de placas en la máquina de sublimación. Se compone de un sensor DHT11, un Arduino Uno y un display LCD 16x2 con interfaz I2C, integrados mediante cables extendidos para ubicar el sensor dentro de la bolsa sin comprometer el aislamiento hermético.
Link de descarga del archivo de código para Arduino IDE
Datos recaudados¶
Los datos recaudados a partir del monitoreo del picadillo de PLA dentro de la bolsa hermética indican un promedio de 65% de humedad relativa y una temperatura de 27 °C. Estos valores reflejan tanto las condiciones internas del material como la influencia directa del clima de Uruguay, que se caracteriza por niveles de humedad ambiental elevados.
Esta información es fundamental para evaluar la necesidad de un pretratamiento del material, ya que el PLA es un material higroscópico cuya calidad puede verse afectada negativamente por la absorción excesiva de humedad. Estos datos permiten ajustar el proceso de preparación del picadillo para garantizar su adecuado desempeño en la máquina de sublimación.
Proceso de Fundición y Moldeo¶
El proceso de fundición y moldeo utiliza un marco metálico, láminas de teflón reforzadas con fibra de vidrio y una máquina de sublimación para aplicar calor y presión de manera uniforme. Los desechos plásticos triturados se funden y compactan, así formando las placas recicladas.

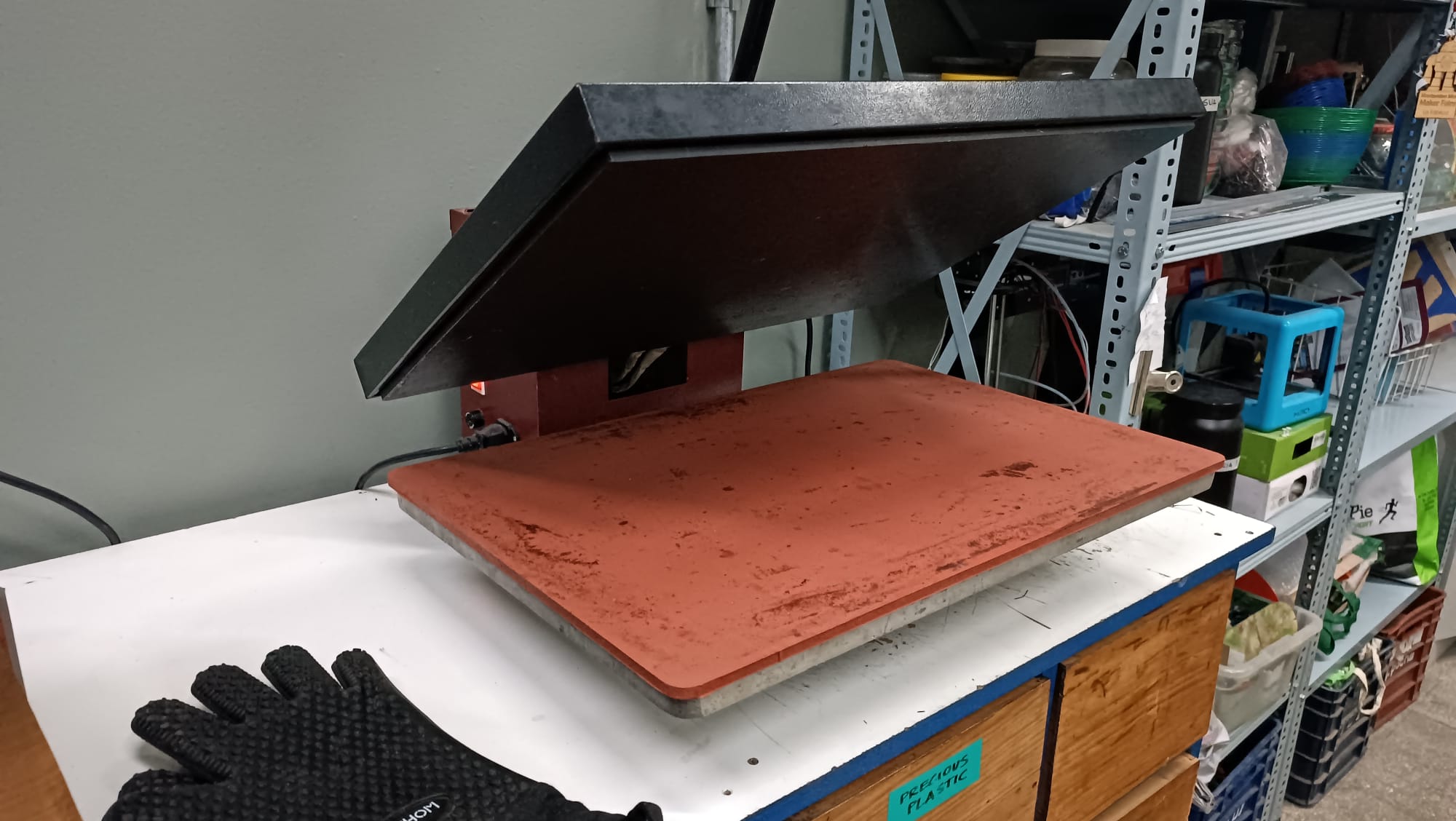

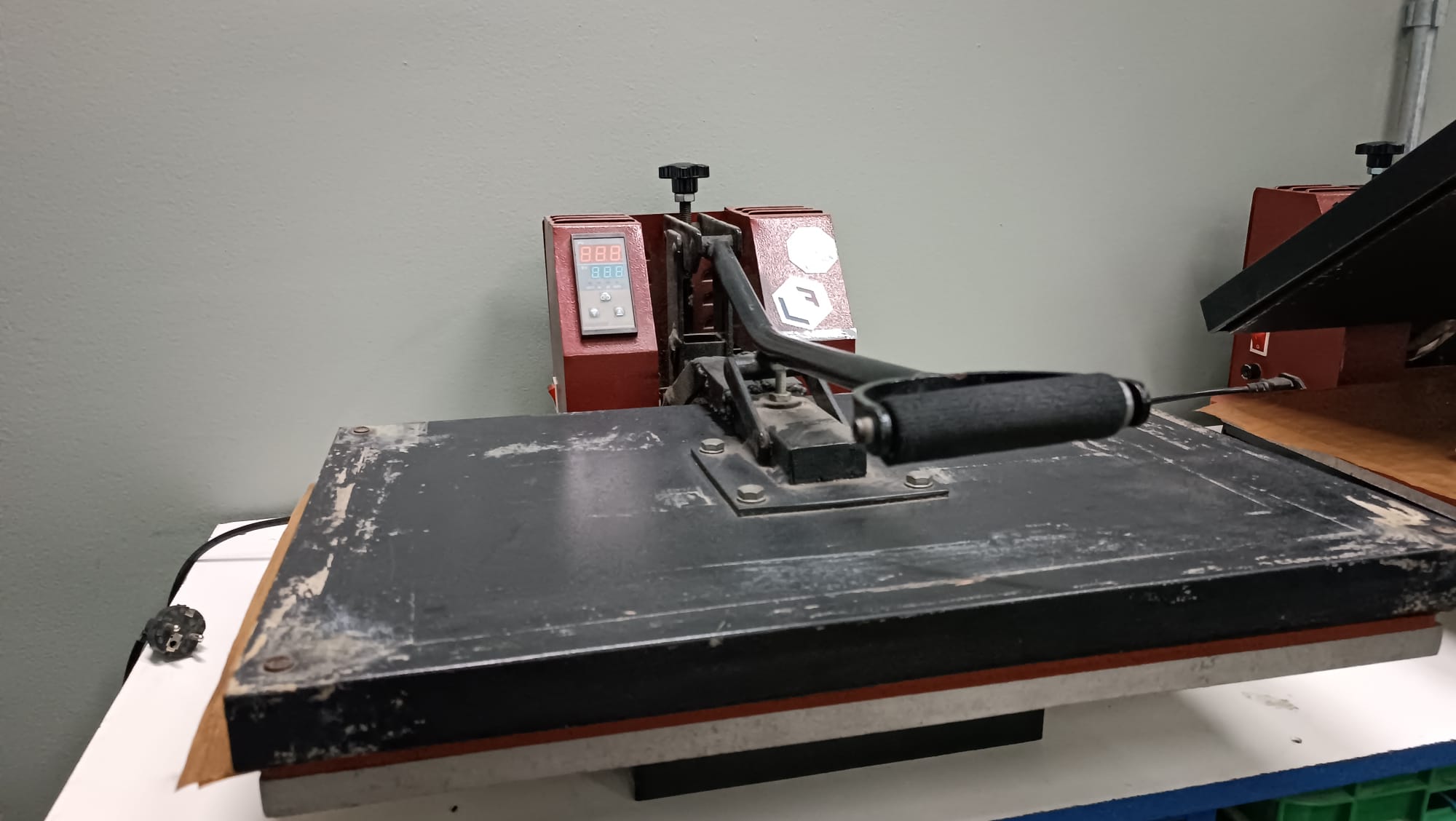

Máquina de sublimación¶
Existen diversas tipologías de máquinas sublimadoras en el mercado. En nuestro caso, utilizaremos una prensa térmica de sublimación plana manual. A diferencia de la Sheet Press, diseñada y patentada por Precious Plastics, esta máquina es accesible comercialmente en el mercado local uruguayo. Su costo promedio ronda los 400 USD, dependiendo del tamaño y las funcionalidades.
En contraparte, la Sheet Press de Precious Plastic, es una máquina diseñada para transformar residuos plásticos en láminas recicladas de 1x1 metro. Aunque los planos y guías para construirla son de acceso libre y gratuito, su construcción requiere una inversión en materiales que ronda los 2700 USD, sin incluir costos de mano de obra ni herramientas especializadas.
Por lo tanto, aunque las prensas térmicas de sublimación son accesibles en Uruguay y pueden utilizarse para ciertos procesos de transferencia térmica, la fabricación de láminas recicladas a partir de desechos plásticos triturados, como las producidas por la Sheet Press de Precious Plastic, requiere una maquinaria específica y una inversión considerablemente mayor.
Marco metálico¶

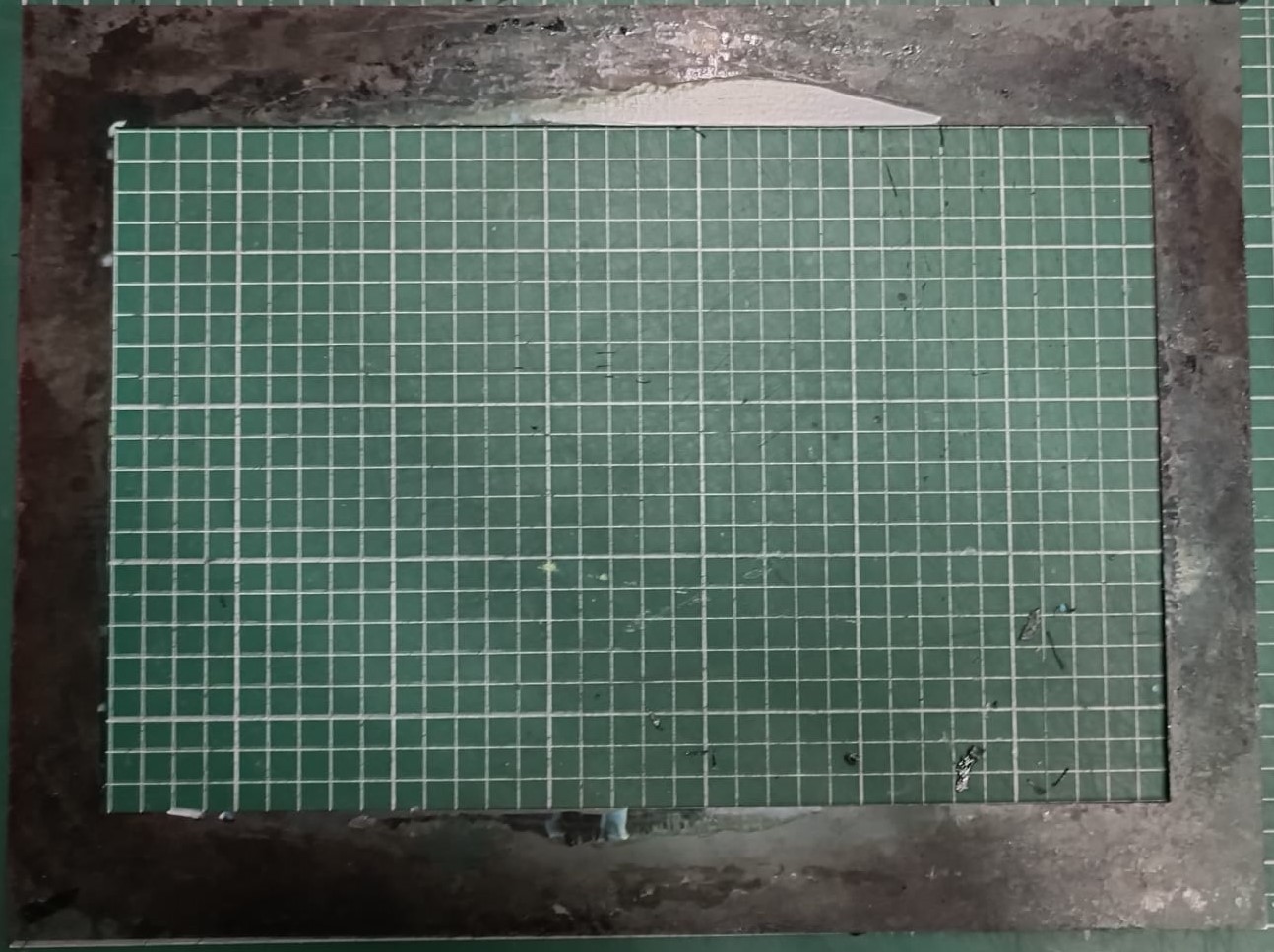

Para la generación de las placas, utilizaremos marcos metálicos con dimensiones exteriores de 400 x 300 x 1,5 mm. Estas medidas permiten crear un área interior útil de 340 x 220 mm, que servirá como espacio de trabajo para el material reciclado. Estos marcos, por ser metálicos, aseguran la contención uniforme del material durante los procesos de prensado térmico y enfriado.

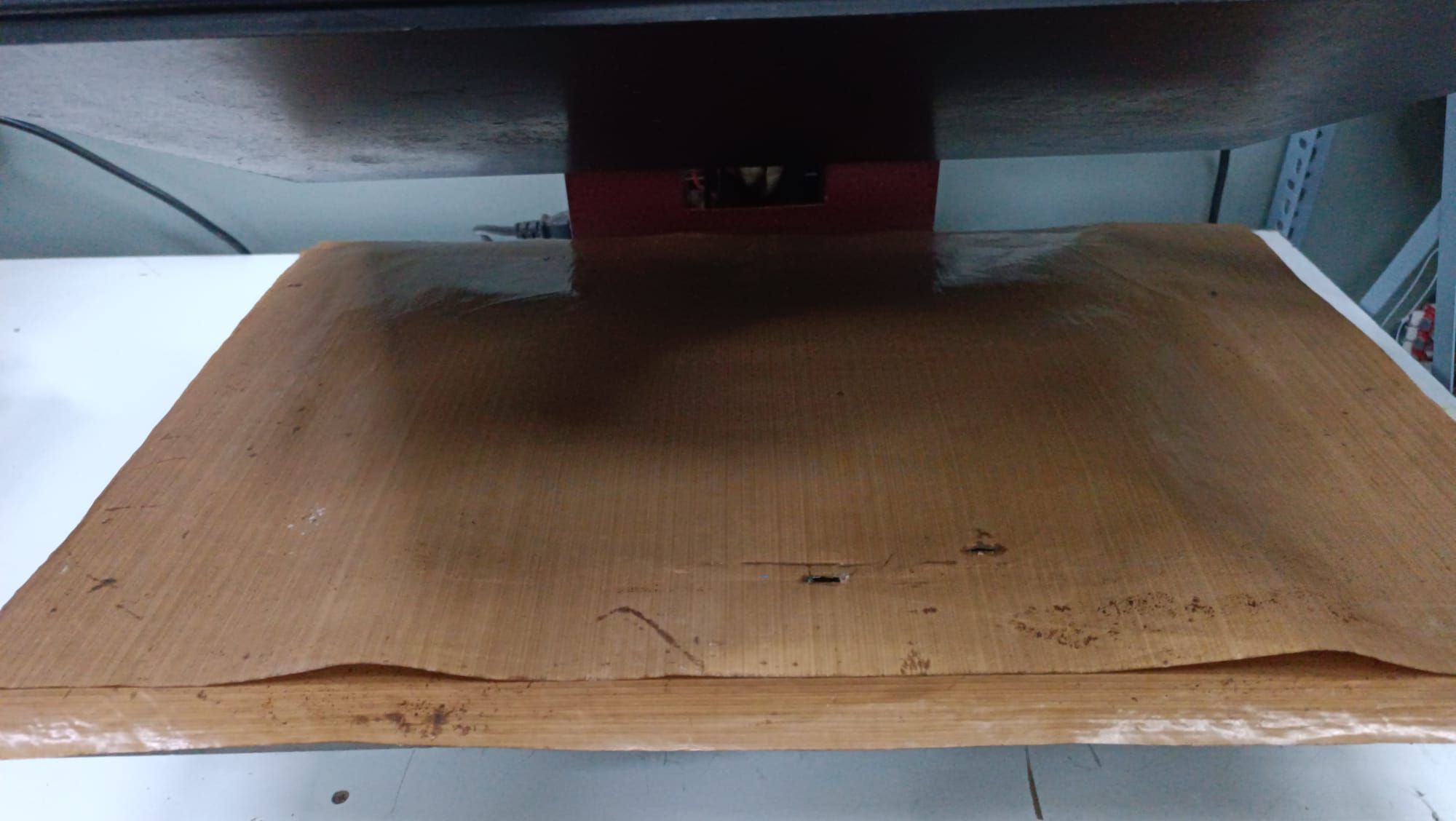

Láminas de teflón¶
La lámina de teflón reforzada con fibra de vidrio se utiliza en este proceso debido a sus propiedades antiadherentes, su resistencia a altas temperaturas y su durabilidad. Estas características evitan que el plástico fundido se adhiera a las superficies de la máquina o del marco, protegen los equipos y permiten un desmolde limpio y eficiente, asegurando así un acabado uniforme y de alta calidad en las placas recicladas.
Metodología de fabricación¶

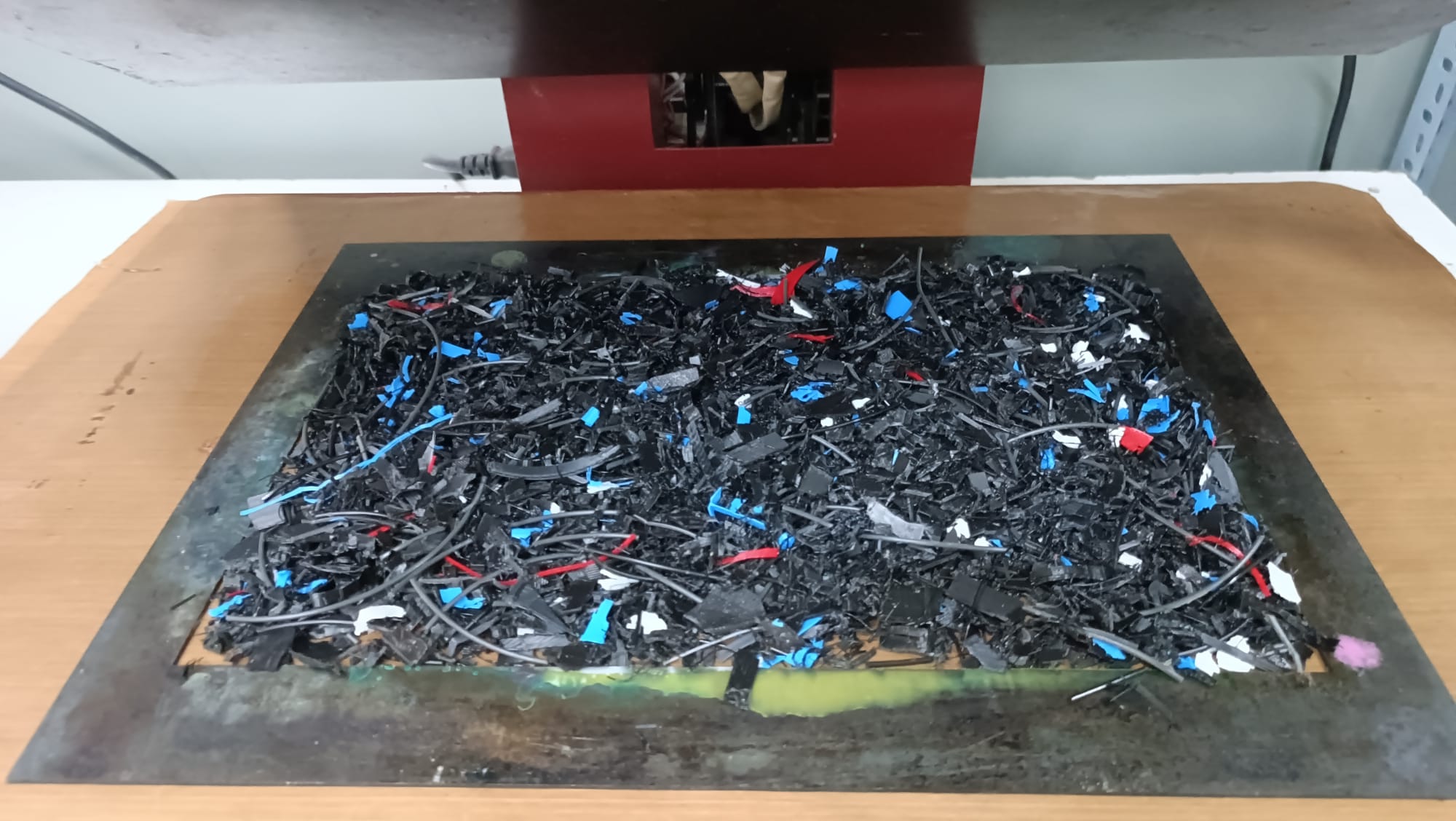

Se coloca una lámina de teflón reforzada con fibra de vidrio en la base de la máquina de sublimación, seguida de la colocación de un marco metálico centrado sobre ella. El interior del marco se rellena con el picadillo triturado previamente procesado. Luego, se coloca una segunda lámina de teflón con fibra de vidrio sobre el material, y todo el conjunto se prensa utilizando la estructura superior de la máquina. Tras el tiempo requerido para la sublimación, se abre la máquina y se voltea el marco para repetir el prensado, asegurando un acabado uniforme en ambos lados del material.
El tiempo de sublimación varía según factores como la cantidad de material, las dimensiones del marco y la temperatura empleada. En este proceso, se utiliza un marco de 400x300x1,5mm, trabajando a una temperatura de 180 °C, con un tiempo estimado de prensado de 10 minutos por cada lado. Este método asegura que el material se funda de manera uniforme, adopte la forma deseada y garantice una placa con el material plástico correctamente compactado y condensado.
Aunque la máquina de sublimación no es una herramienta especializada para el reciclaje de plásticos, su disponibilidad, adaptabilidad y bajo costo la convierten en una opción viable para proyectos locales que buscan implementar soluciones sostenibles en el manejo de desechos plásticos de impresión 3D.
Desmoldeo y enfriado¶
Se retira el conjunto completo de la máquina de sublimación y se coloca sobre una superficie plana para permitir que el material se enfríe de manera natural a temperatura ambiente. Es importante situar un peso plano y uniforme sobre la superficie del material con el fin de evitar deformaciones o fisuras causadas por las contracciones y expansiones que ocurren durante el proceso de enfriamiento.
Una vez que el plástico ha alcanzado una temperatura segura, se utiliza una trincheta para repasar cuidadosamente los bordes del marco, lo que facilita la extracción de la plancha sin comprometer su integridad. Este procedimiento es crucial para prevenir daños en el producto final y garantizar que conserve la forma y calidad deseadas.

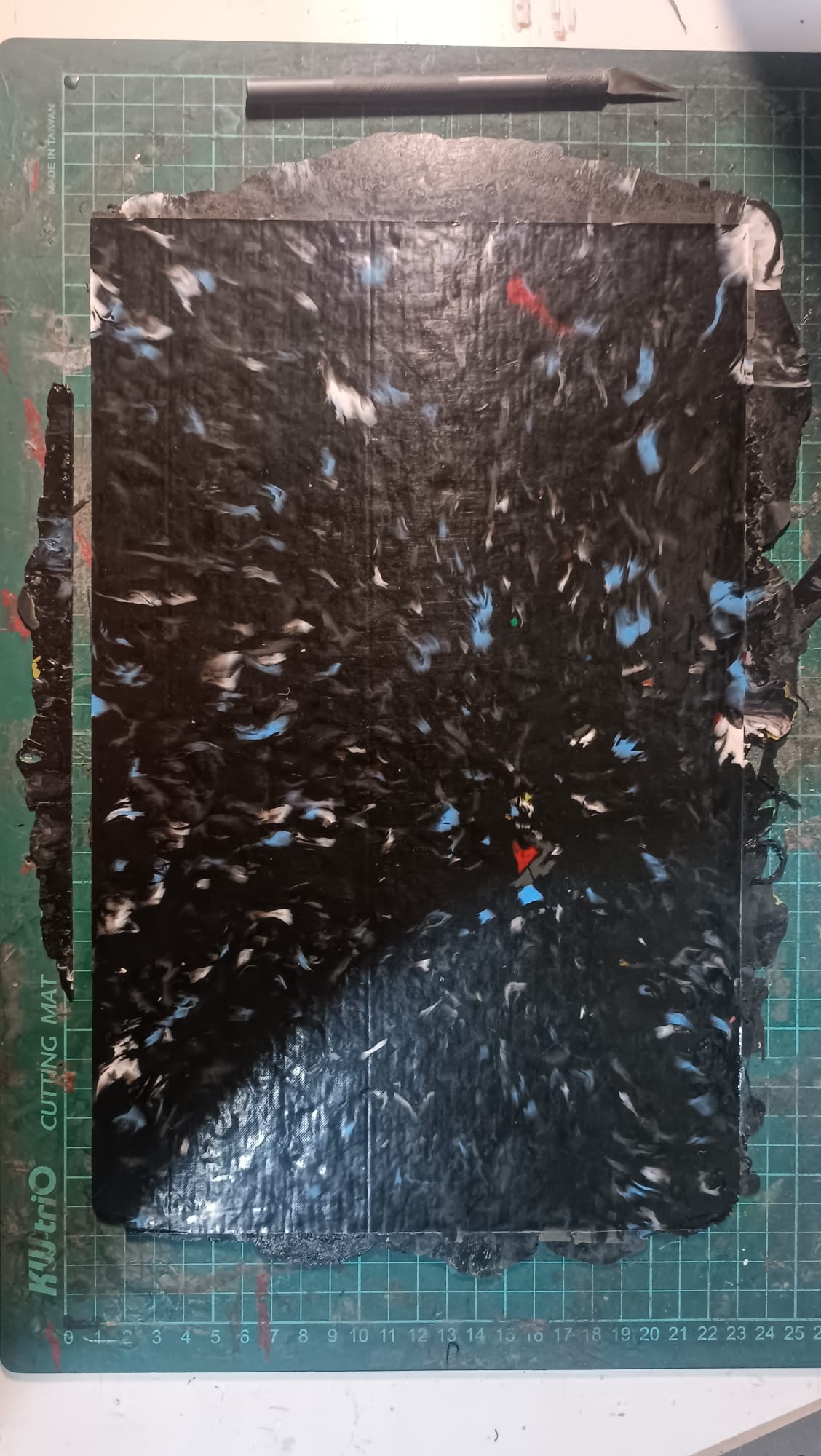

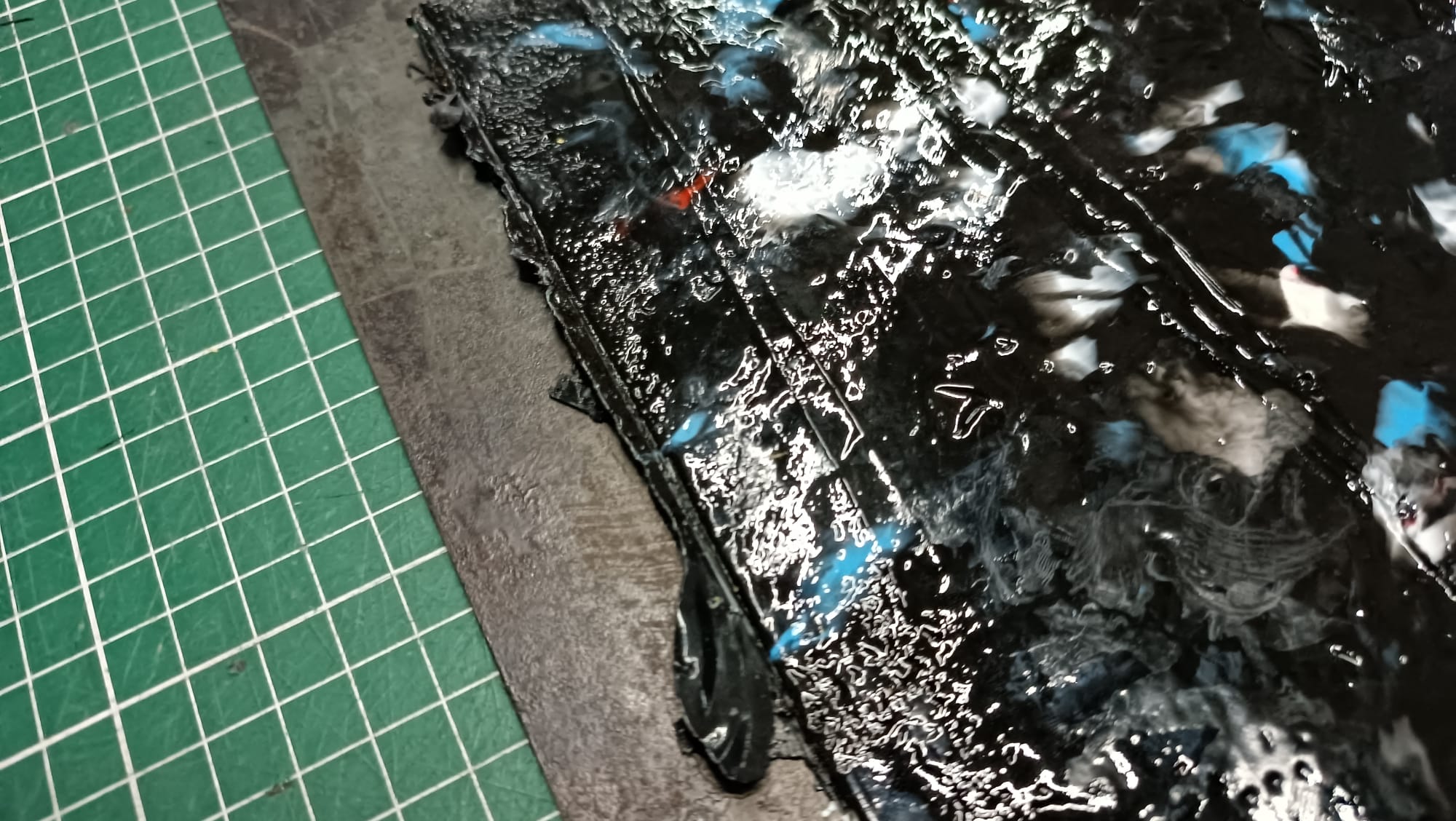

Una vez retirada la plancha del marco, generalmente quedan algunos excedentes de plástico que deben recortarse utilizando una trincheta y una regla metálica. Estos excedentes suelen estar predefinidos por el contorno del propio marco, lo que facilita su remoción. Basta con realizar un ligero corte con la trincheta siguiendo la línea marcada y, al aplicar una leve presión, la aleta sobrante se desprende fácilmente.
Resultados obtenidos¶

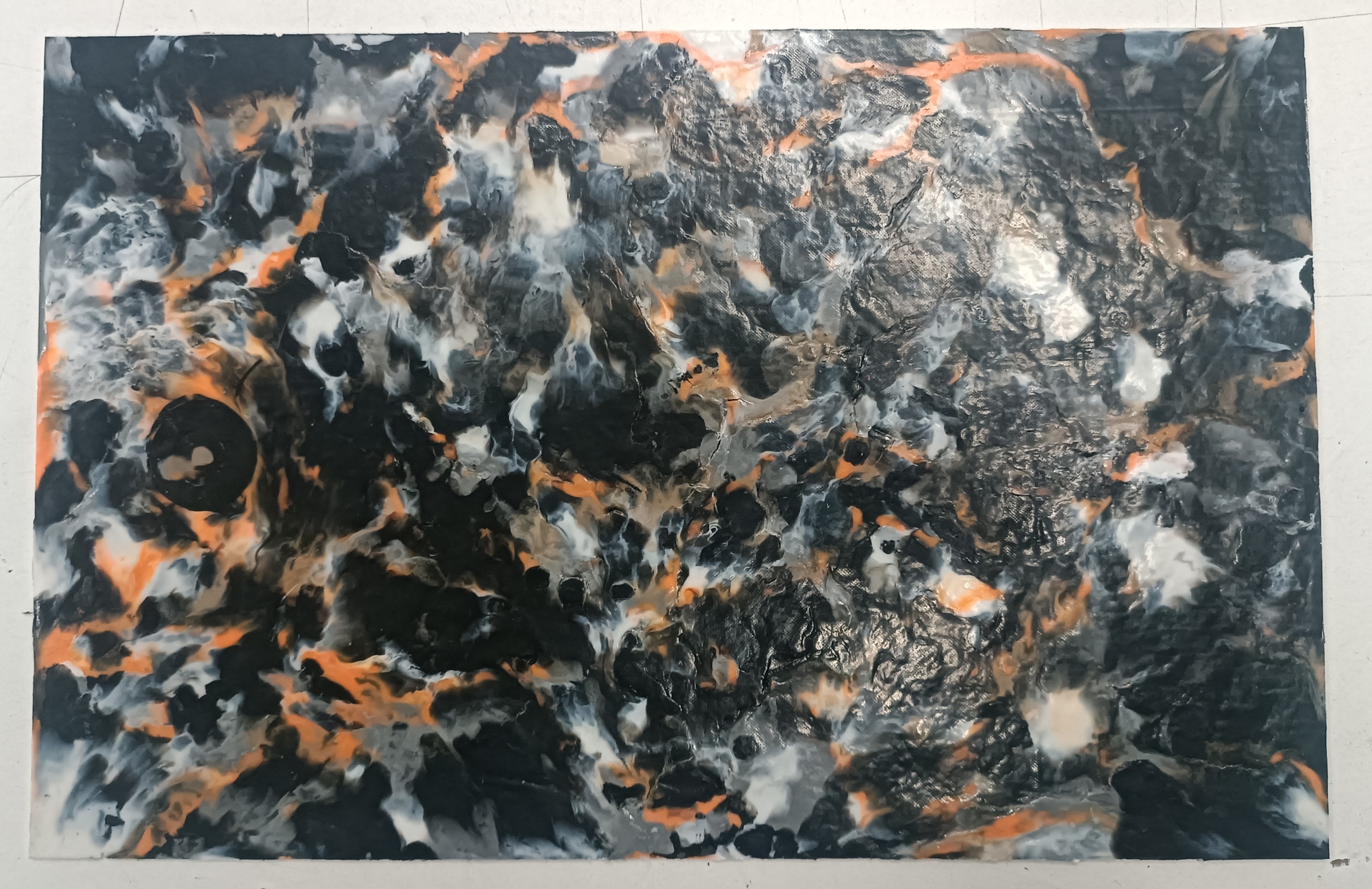

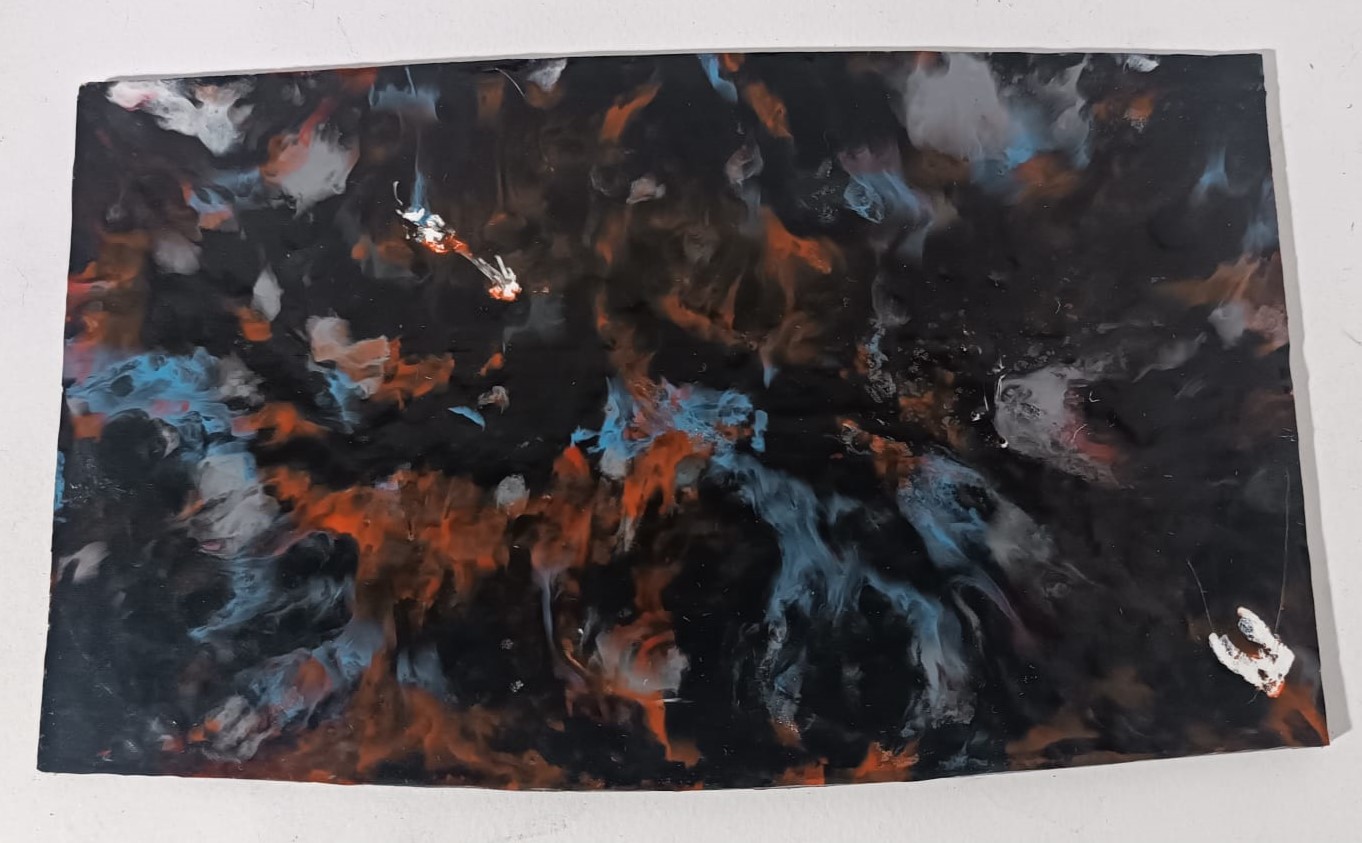

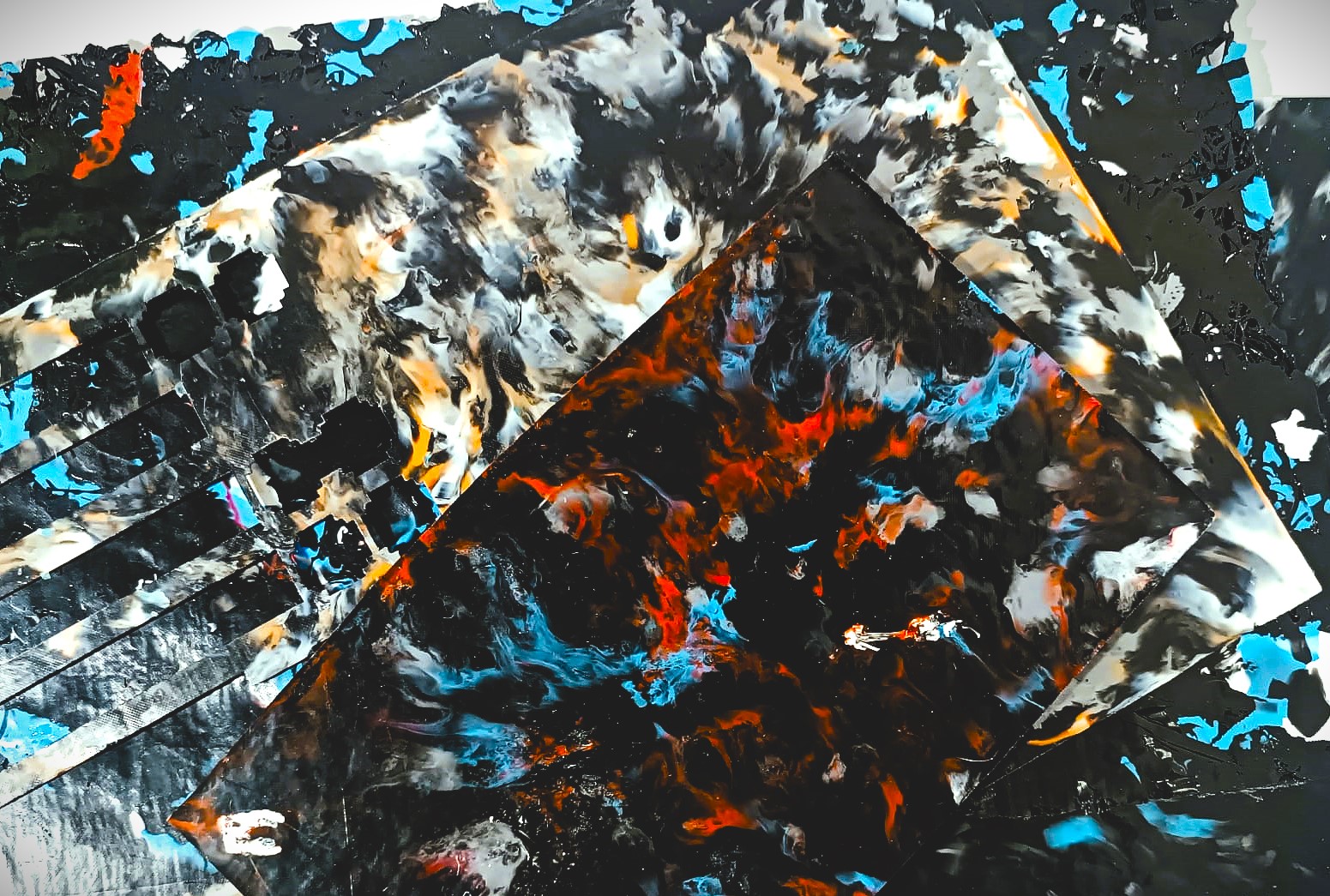

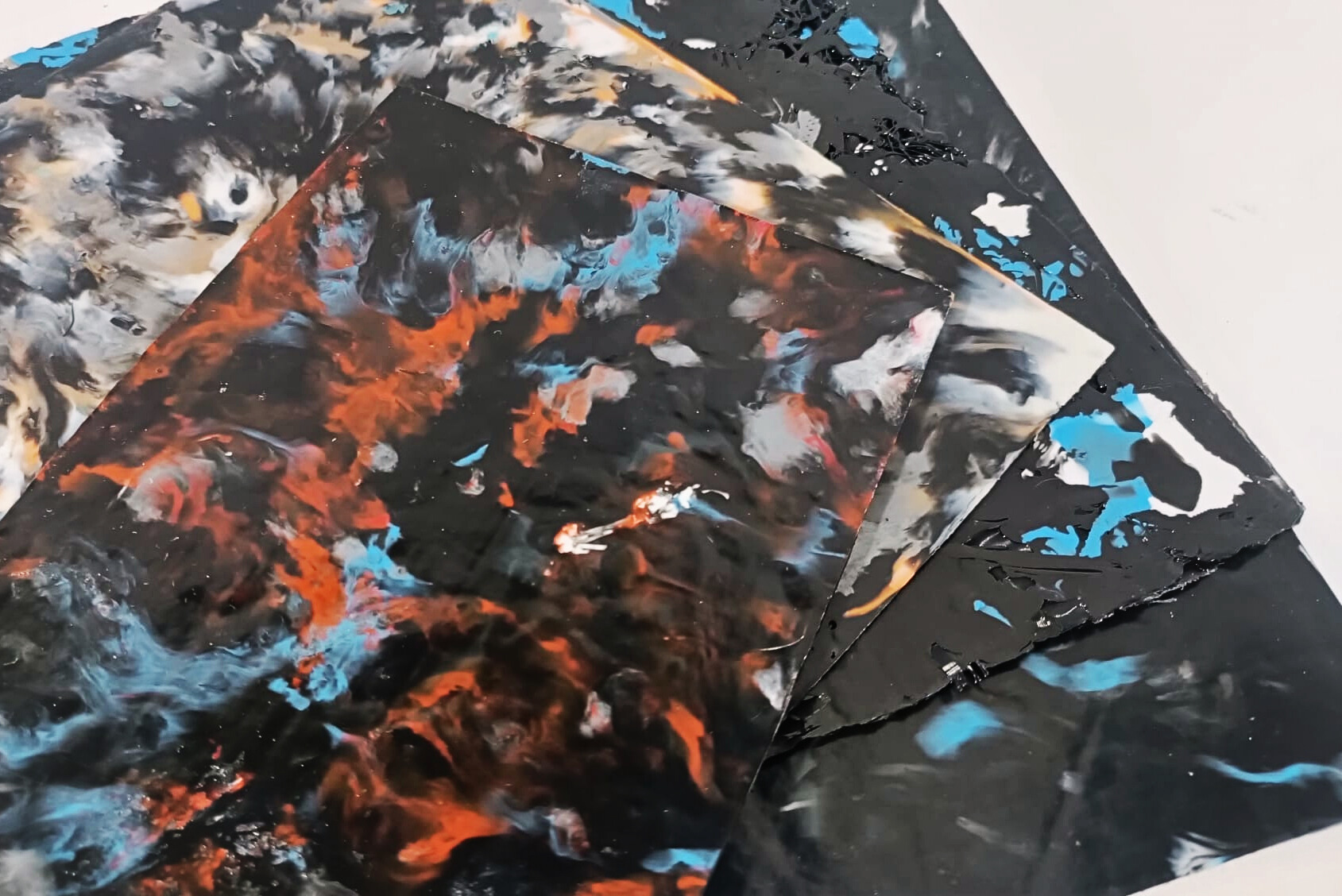

Durante el desarrollo de este proyecto, logré obtener cuatro ejemplares de placas fabricadas a partir de desechos de impresión 3D, cada una con diferentes cualidades y niveles de acabado. Este resultado evidencia tanto las facilidades como las dificultades del proceso. Si bien la creación de estas placas no es intrínsecamente compleja, alcanzar una mayor definición y calidad en el acabado representa el verdadero desafío. Aquí es donde entran en juego las estandarizaciones, consideraciones y precauciones que deben respetarse rigurosamente a lo largo del proceso para asegurar resultados óptimos.
● Materiales: PLA y PLA+
● Colores: Negro, Naranja, Blanco y Gris
● Temperatura y humedad ambiente: Proceso aún no implementado
● Temperatura de sublimación: 170°
● Tiempos de sublimación: 7 minutos por lado
● Proceso de secado: Temperatura ambiente en superficie plana con peso plano aplicado
● Marco: 400x300x1,5mm
● Material del marco: Hierro
● Plancha: 340x220x1,5mm
● Peso final: 175 gramos

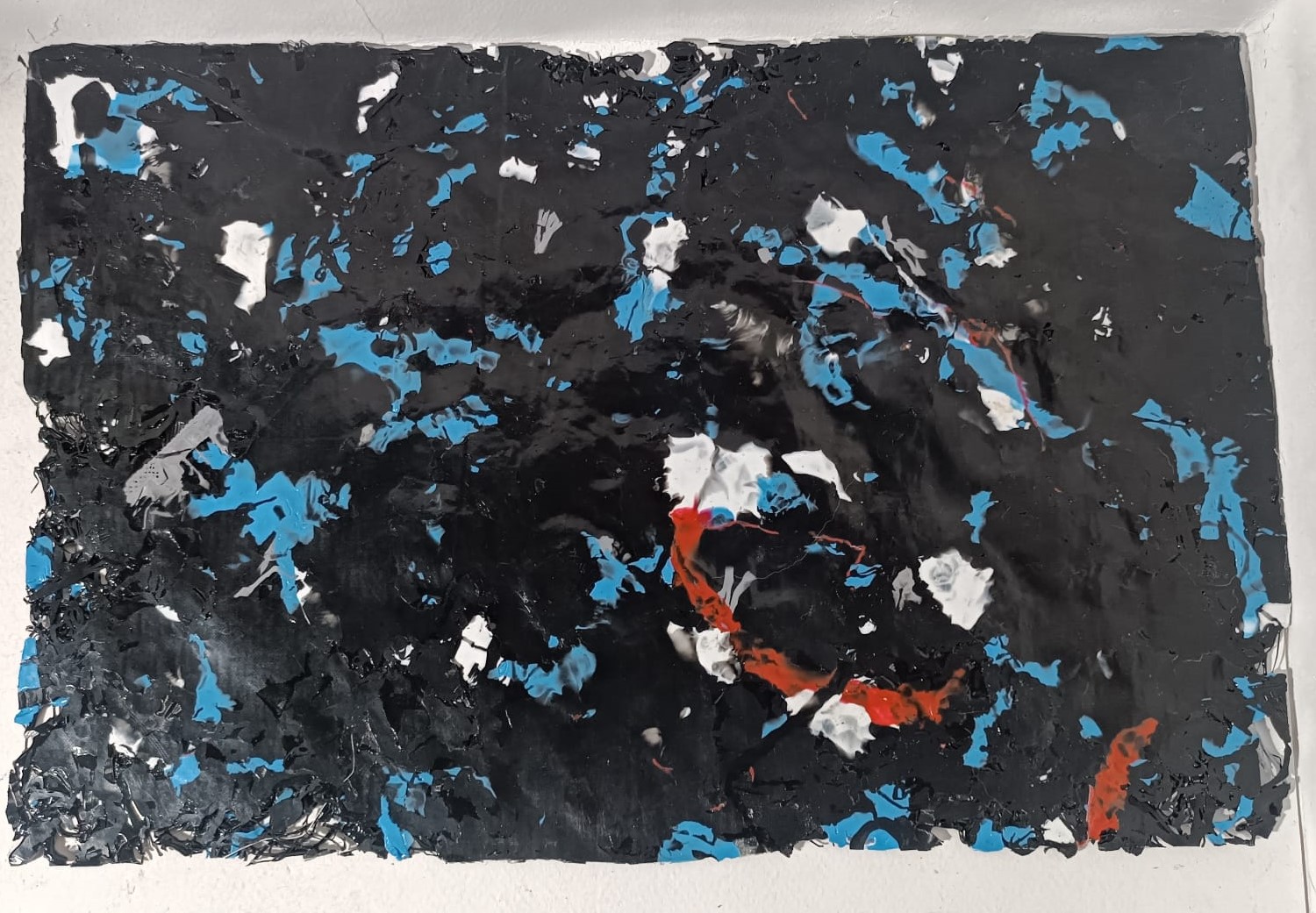

● Materiales: PLA y PLA+
● Colores: Negro, Blanco, Rojo, Celeste y Gris
● Temperatura y humedad ambiente: 27°, 65%
● Temperatura de sublimación: 180°
● Tiempos de sublimación: 10 minutos por lado
● Proceso de secado: Temperatura ambiente en superficie plana sin peso aplicado
● Marco: 400x300x2,5mm
● Material del marco: Hierro
● Plancha: 340x220x2,5mm
● Peso final: 205 gramos

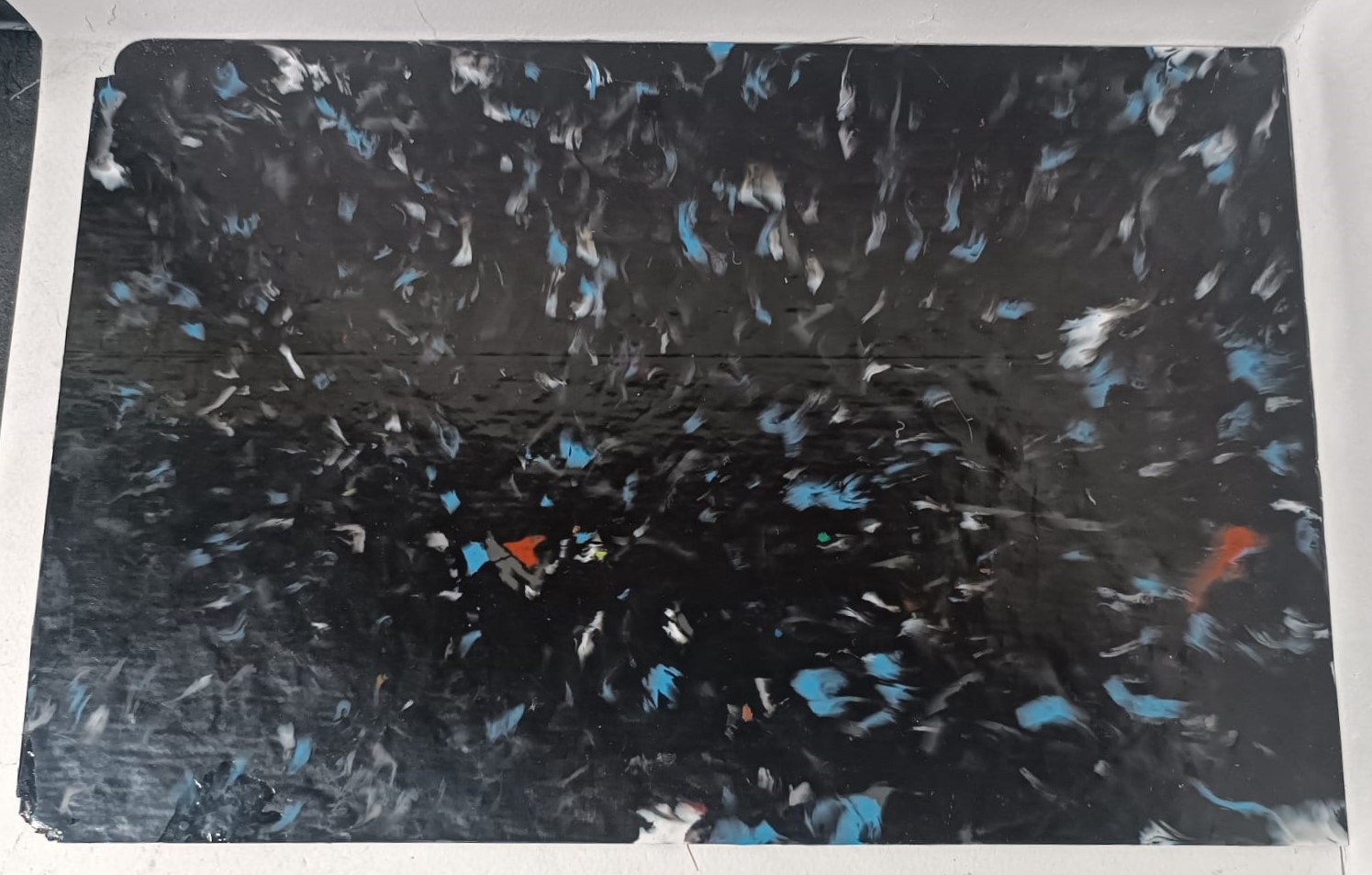

● Materiales: PLA y PLA+
● Colores: Negro, Blanco, Rojo, Celeste y Gris
● Temperatura y humedad ambiente: 27°, 65%
● Temperatura de sublimación: 180°
● Tiempos de sublimación: 10 minutos por lado
● Proceso de secado: Temperatura ambiente en superficie plana con peso plano aplicado
● Marco: 400x300x2,5mm
● Material del marco: Hierro
● Plancha: 340x220x2,5mm
● Peso final: 235 gramos
● Materiales: PLA y PLA+
● Colores: Negro, Blanco, Rojo, Celeste y Gris
● Temperatura y humedad ambiente: 27°, 65%
● Temperatura de sublimación: 180°
● Tiempos de sublimación: 10 minutos por lado
● Proceso de secado: Prensado en maquina de sublimación fría
● Marco: 250x150x3,5mm
● Material del marco: MDF
● Plancha: 230x130x2,5mm
● Peso final: 120 gramos
Conclusiones de las planchas¶
Encontramos que, tanto para marcos de 400x300x2,5 mm como de 400x300x1,5 mm, la temperatura y el tiempo de sublimación óptimos son 180°C durante 10 minutos por lado. Este tiempo adicional permite que el material se funda, se aplane y se distribuya de manera uniforme sobre el molde. Es fundamental aplicar la máxima presión posible en la máquina sublimadora, asegurándose de que ambas caras de la sublimadora queden paralelas entre sí y con una separación acorde al espesor del marco.
Por otro lado, es importante colocar material picado en exceso antes de iniciar el proceso de fundición. De no hacerlo, el material fundido podría no alcanzar a rellenar completamente el marco, dejando espacios vacíos, como ocurrió en el ejemplar número 2.
Otro aspecto crucial para el acabado final es el secado. En el ejemplar número 2, no se colocó un peso plano sobre el material cuando aún estaba caliente, lo que provocó irregularidades significativas en la superficie final.
El material del marco debe ser metálico para evitar que el plástico se adhiera excesivamente y facilitar el desmoldeado. Además, el uso de materiales menos rígidos, como el MDF, no es recomendable, ya que tiende a expandirse y deformarse con el calor, provocando que la plancha no tenga bordes rectos, como se observó en el ejemplar número 4.
A pesar de los esfuerzos, no fue posible lograr una plancha completamente homogénea en su espesor, registrándose variaciones de ±0,25 mm (por ejemplo, en una plancha de 2,5 mm, algunas zonas alcanzaron 2,75 mm, mientras que otras midieron 2,35 mm). Esto podría atribuirse a la viscosidad limitada del PLA en su estado de fusión, que a 180°C se encuentra en un rango aproximado de 2000 a 2500 Pa·s (pascales-segundo, unidad que mide la resistencia de un material a fluir), lo que dificulta su fluidez y distribución uniforme dentro del molde. Además, el PLA presenta una contracción térmica de alrededor de 0,3% a 0,5% durante el enfriamiento, lo cual genera ligeras ondulaciones en el acabado de la placa.
Estas variaciones y deformaciones pueden minimizarse mediante un control más preciso de la temperatura, la presión y el tiempo de enfriado durante el proceso de fabricación. Para corregirlas, se puede recurrir a un proceso de acabado final con maquinaria adecuada que garantice una mayor uniformidad en el espesor. Entre los métodos industriales, se recomienda el uso de una rectificadora o una calibradora de rodillo. De forma manual, es posible emplear una lijadora orbital o una lijadora de banda para nivelar la superficie de las planchas.
Procesos de fabricación digital utilizados¶
Se aplican tecnologías de fabricación aditiva, como la impresión 3D, que actúa como generadora de residuos utilizados como materia prima, y de fabricación sustractiva, como el corte láser, para el corte de marcos y el procesamiento de materiales reciclados.
Fabricación Aditiva¶
La Impresión 3D desempeña un rol fundamental y complementario en este proceso. Si bien no interviene directamente en la producción de las piezas finales, resulta indispensable, ya que es la fuente de los desechos plásticos que se utilizan como materia prima en todo el procedimiento de reciclaje.
Fabricación Sustractiva¶
Para el corte de los marcos metálicos, se utiliza fabricación sustractiva mediante corte láser, lo que garantiza una alta precisión dimensional, y una terminación recta y limpia en las aristas del marco.

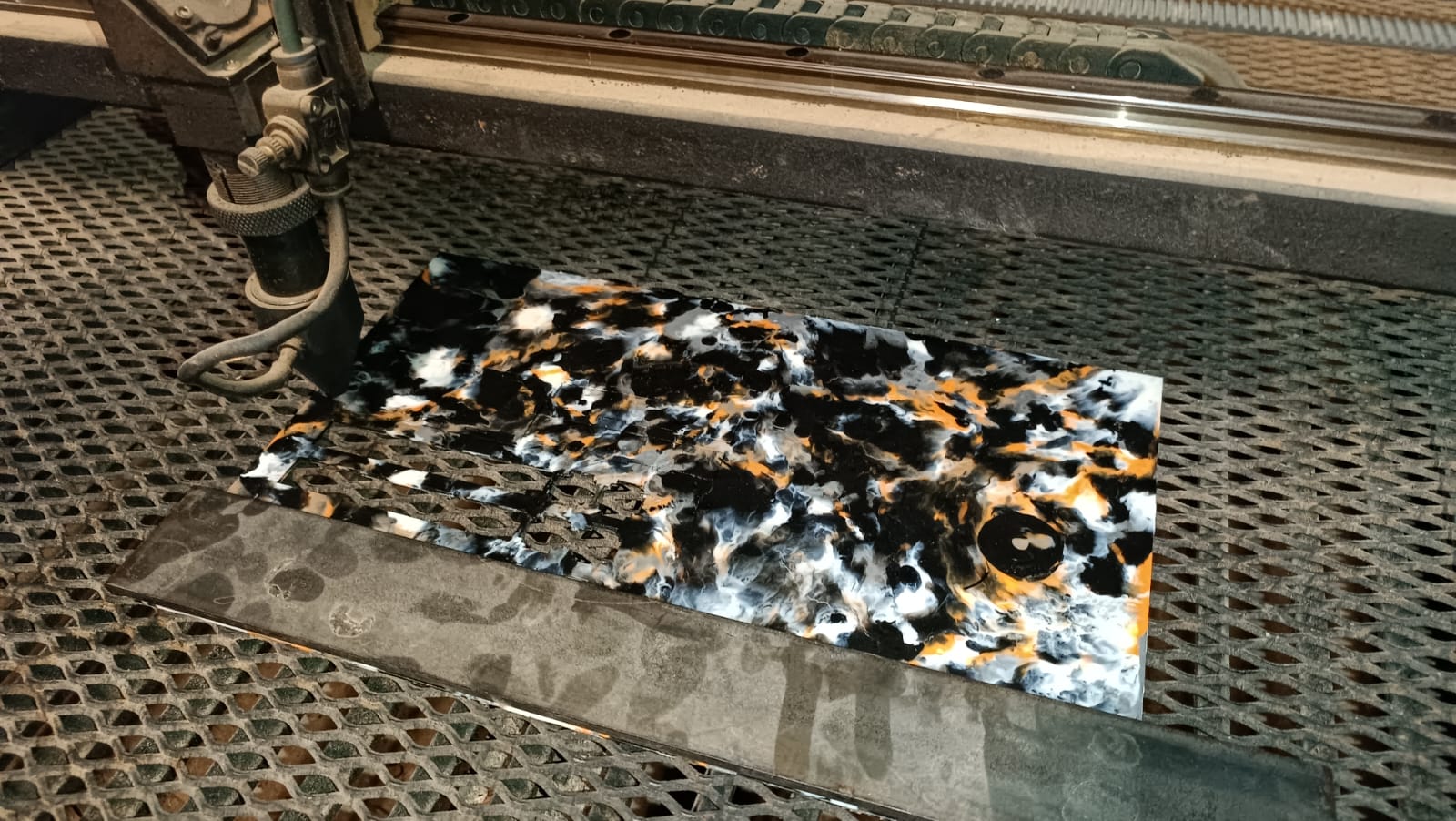

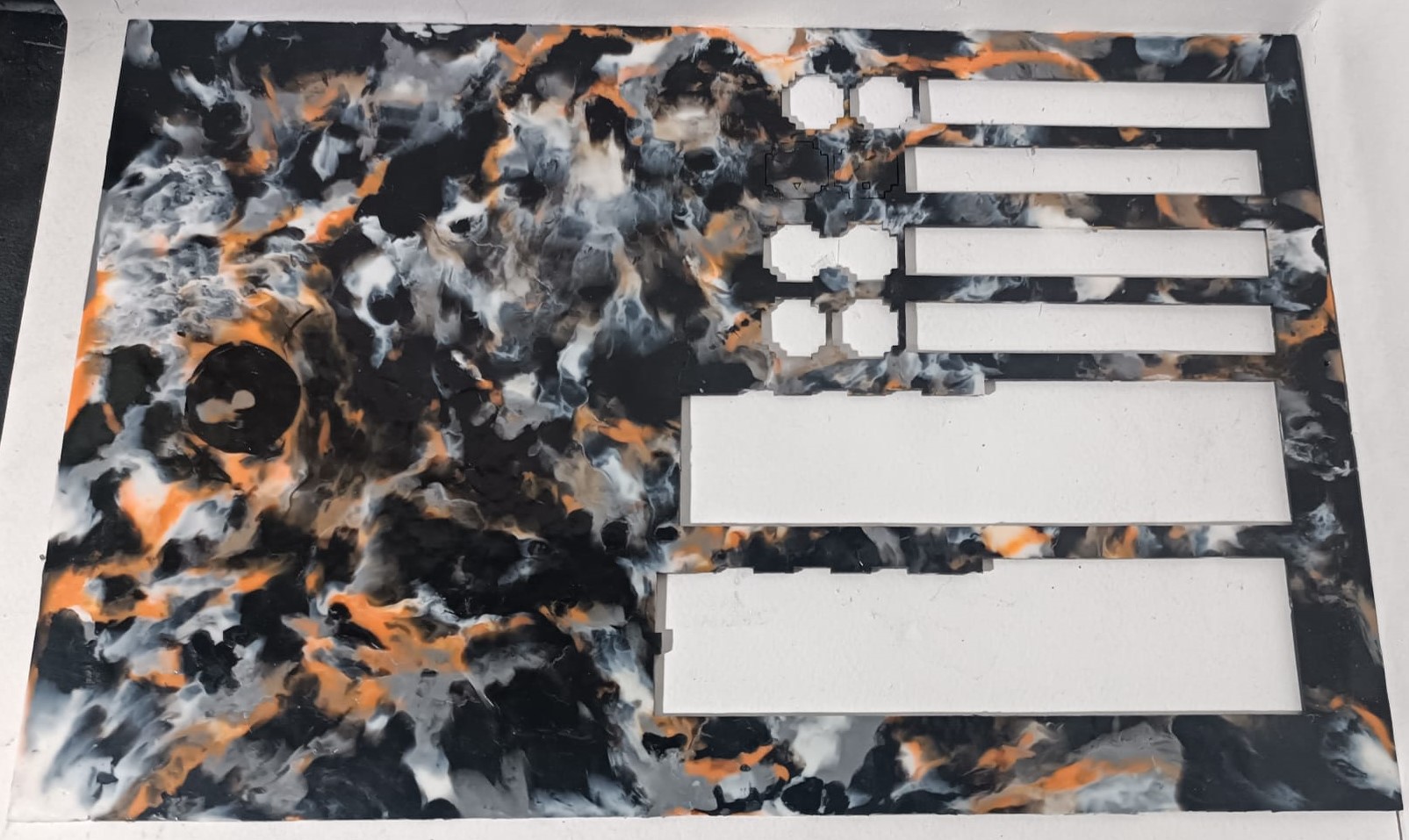

Para el corte de las placas recicladas, se aplica la fabricación sustractiva mediante corte láser, asegurando una definición precisa de los cortes y terminaciones uniformes en las aristas del material. Dado que las placas recicladas son un material duro, el corte láser resulta un proceso ideal, ya que métodos como el uso de herramientas manuales o fresado CNC tienden a resquebrajar y quebrar la plancha.
Además, como se mencionó anteriormente, la rápida solidificación y la baja conductividad térmica del material permiten realizar cortes precisos sin generar deformaciones. Esto es principalmente posible al trabajar con PLA y PLA+, los materiales más comunes y utilizados en el mundo de la impresión 3D, lo que a su vez los convierte en los principales generadores de residuos plásticos dentro de esta industria.
Conclusiones de los cortes¶
Se realizaron múltiples pruebas de corte, durante las cuales se ajustaron los parámetros de velocidad y potencia de la máquina de corte láser. El objetivo fue evaluar y optimizar dichos parámetros para lograr cortes rectos y precisos, evitando el sobrecalentamiento del material y asegurando que las piezas se desprendan fácilmente sin que el láser invada o dañe el material circundante.
Los parámetros finales son:
● PROC SPD (Velocidad de corte): 600
● TRVL SPD (Velocidad de desplazamiento entre cortes): 1200
● Cut PWR (Potencia de corte): 40%
● Turn PWR (Potencia de encendido): 40%
Cabe destacar que estos parámetros pueden variar según la marca y modelo de la cortadora láser, la potencia del láser, el tipo de máquina utilizada, el mantenimiento realizado y el estado de sus componentes. Los cortes también se verán afectados por el espesor de la plancha, los materiales que la compongan y las condiciones de humedad bajo las que se fabricó.
Estos factores influyen directamente en la precisión del corte final, por lo que, dependiendo de la situación, será casi seguro necesario realizar ajustes adicionales a estos parámetros.
Posibles aplicaciones del material¶
Estas placas pueden ser utilizadas de múltiples maneras, dependiendo en gran medida del objetivo, la creatividad y la innovación de cada usuario. A continuación, se profundiza en algunos caminos y posibilidades de uso para este material, con un enfoque particular en diseños realizados mediante corte láser.
Diseños laminares¶

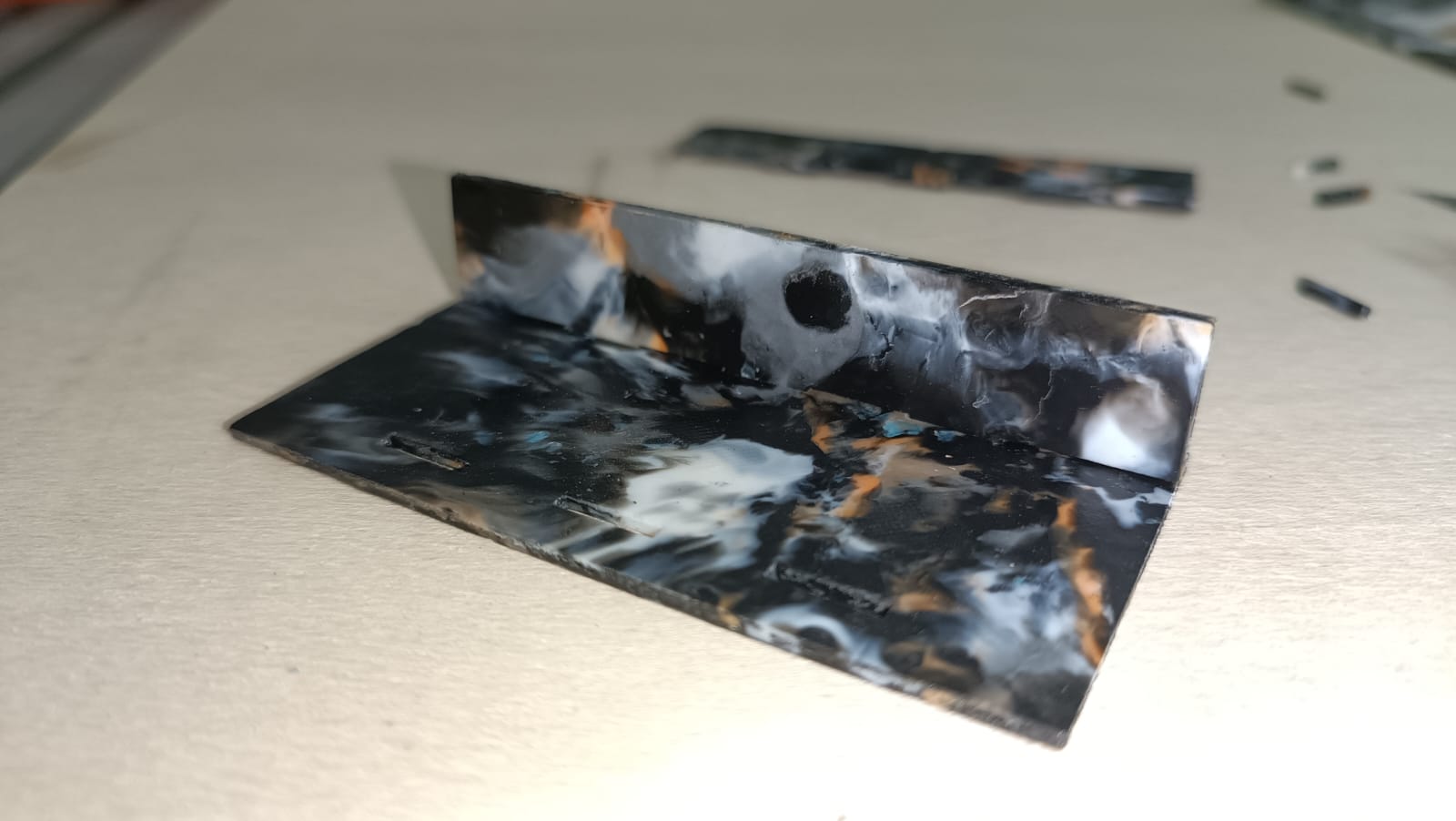

Luego de múltiples pruebas de encastres y tolerancias, se identificó que las variaciones en el espesor del material reciclado (±0,25 mm) y su retracción natural generan dificultades para lograr ajustes precisos y funcionales. La tolerancia ideal encontrada fue de 0,6 mm, lo que permitió mejorar notablemente el ajuste, aunque no resolvió por completo los problemas. Las deformaciones e irregularidades del material limitan su aplicación en diseños que requieran alta precisión dimensional, resaltando la necesidad de optimizar la homogeneidad en la fabricación de las placas. Como alternativa, se propone explorar productos donde las cualidades estéticas del material reciclado se consideren un valor agregado, destacando su carácter único por encima de la precisión dimensional.
Estas placas resultan ideales para aplicaciones donde la precisión dimensional extrema no sea crítica y donde se busque aprovechar su estética única y el hecho de ser un material reciclado.

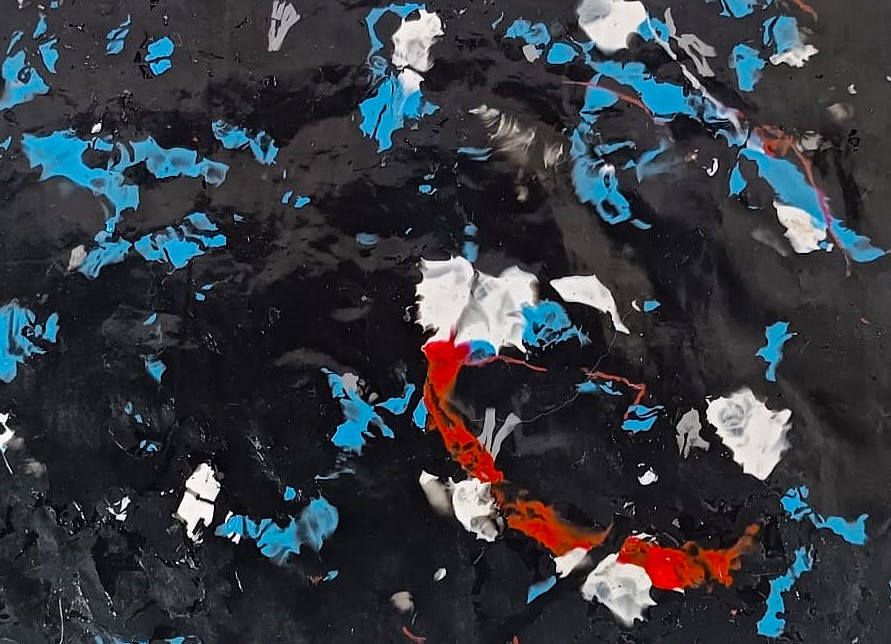

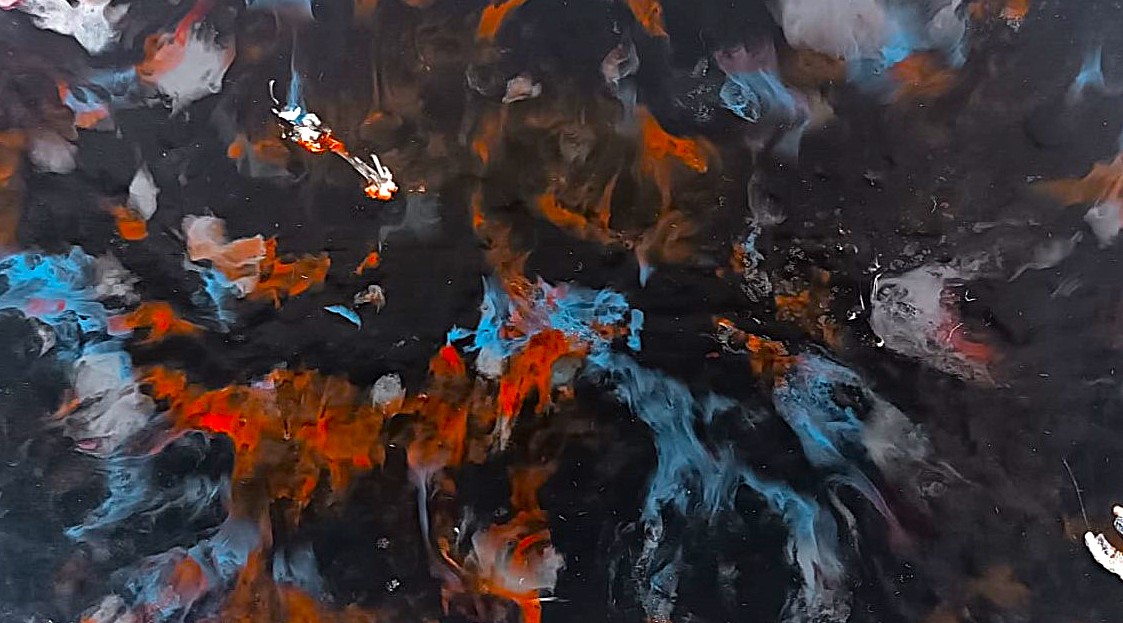

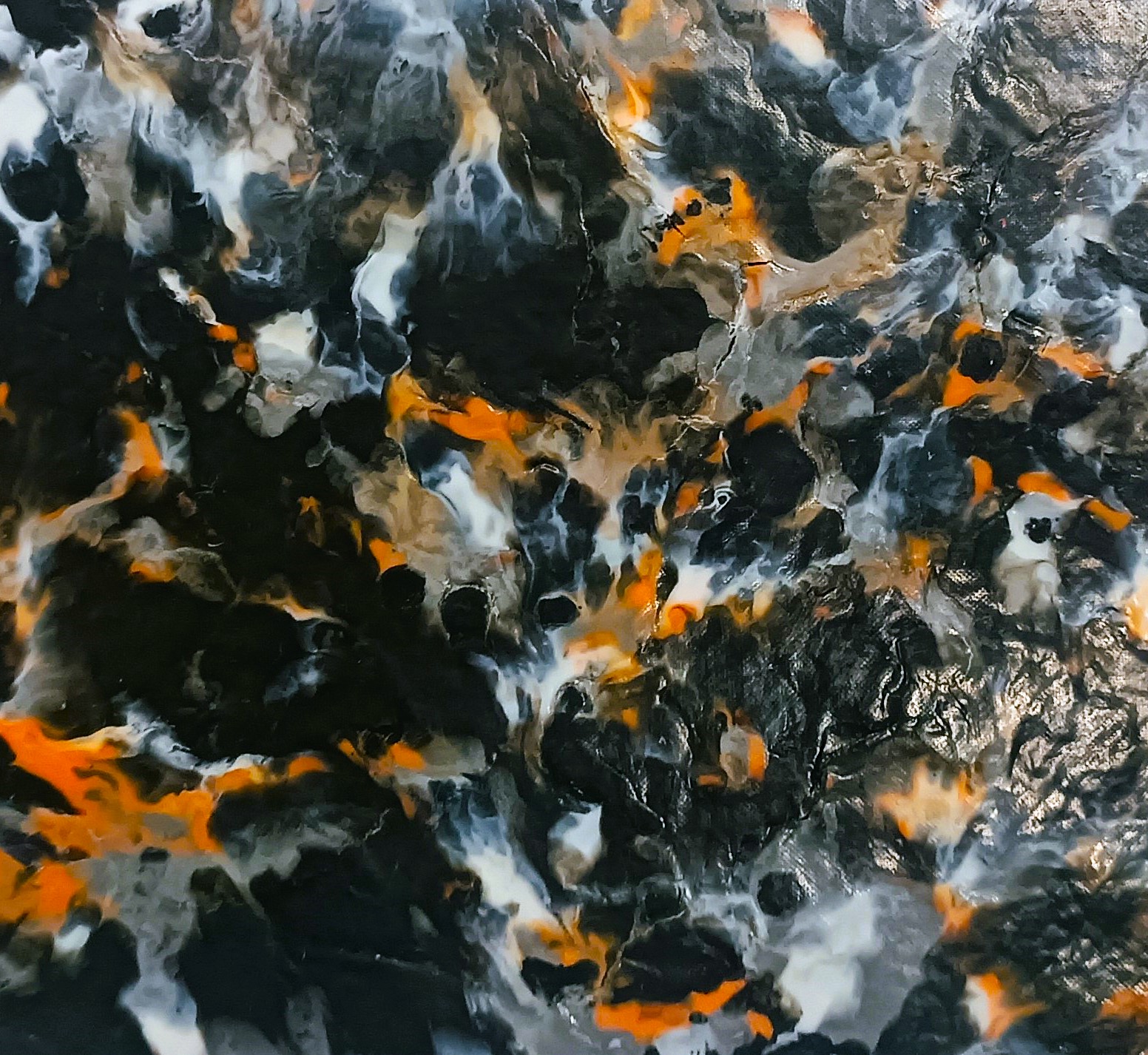

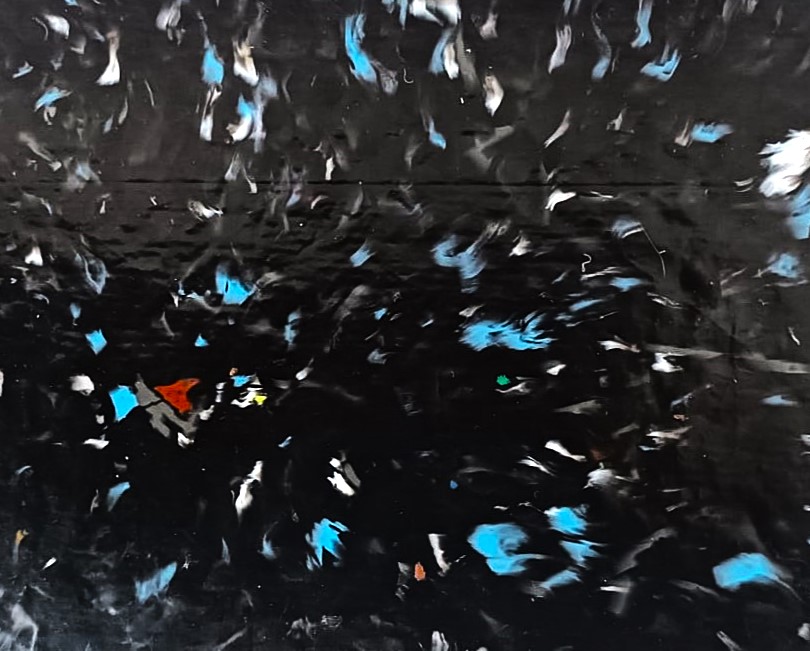

Muestrario de texturas:
Algunas posibles aplicaciones incluyen:

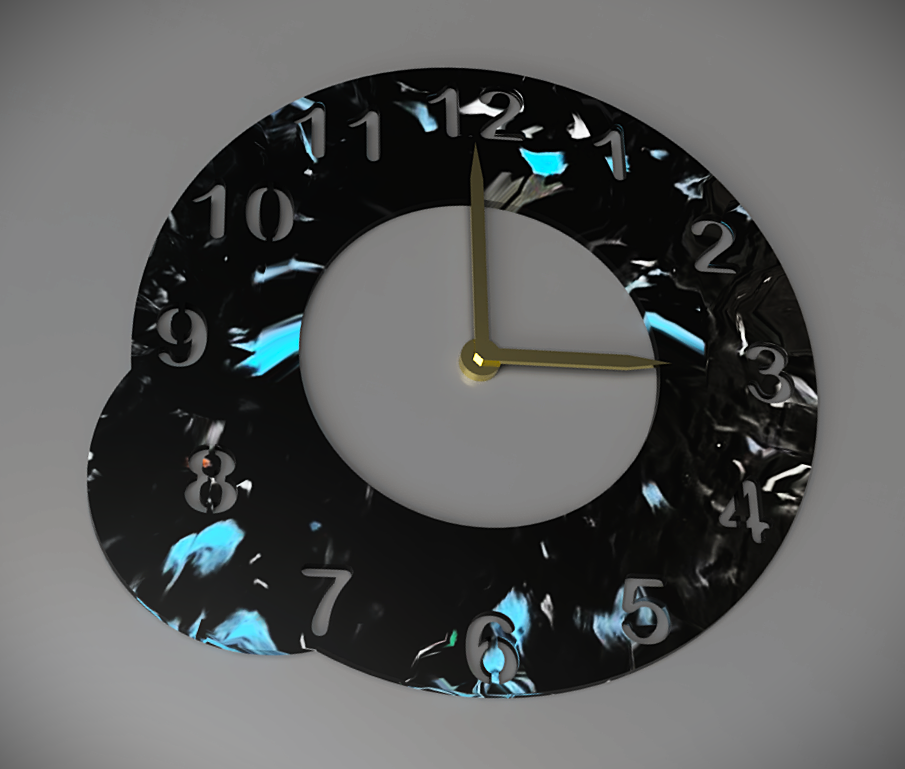

● Artículos de decoración: cuadros, lámparas, adornos geométricos y elementos ornamentales donde las ligeras imperfecciones se integran como parte del diseño, otorgando un toque artesanal y único.

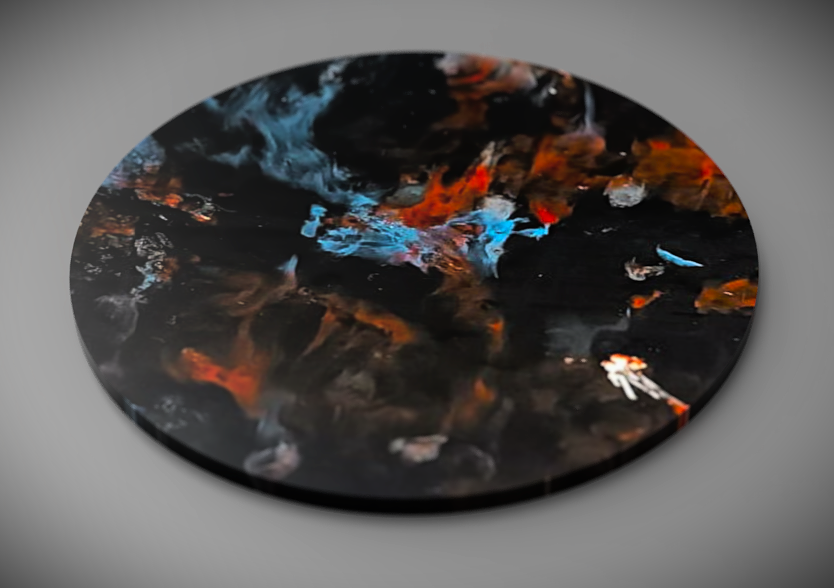

● Posavasos y bandejas: productos funcionales que destacan tanto por su colorido como por su origen reciclado, añadiendo un valor visual y conceptual interesante.
● Maquetas y prototipos visuales: especialmente en proyectos donde la alta precisión no sea imprescindible, pero se requiera un material accesible y sostenible.
● Juguetes y puzzles decorativos: piezas simples sin encastres ajustados, donde los colores y acabados “tie-dye” aportan una estética distintiva.
● Carcasas y elementos decorativos: para dispositivos o accesorios donde el valor estético y la narrativa del reciclaje primen sobre la precisión dimensional.

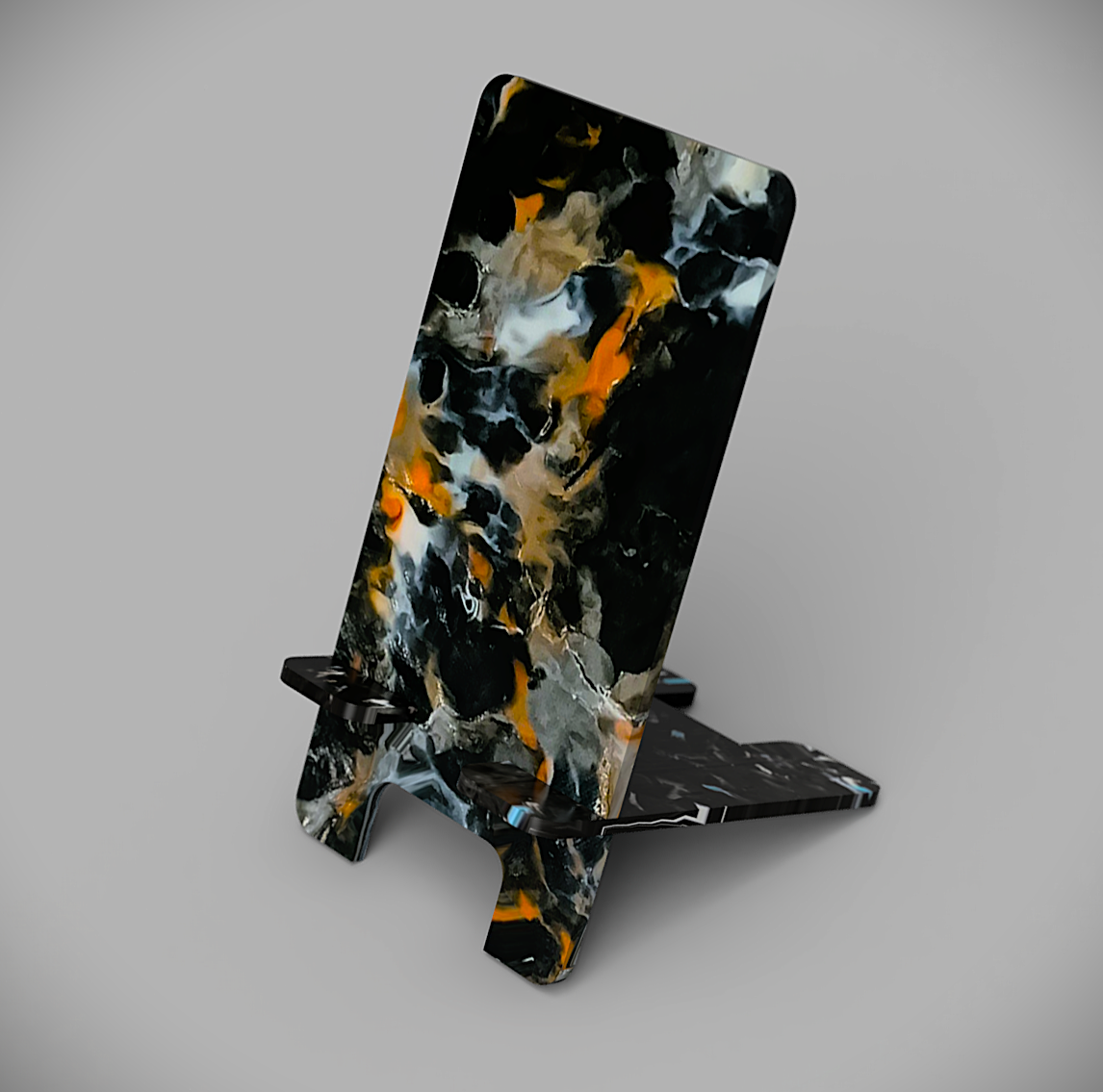

● Artículos personalizados: productos como llaveros, soportes simples y organizadores, donde el uso del corte láser permite destacar la versatilidad del material.
A pesar de las limitaciones técnicas, el acabado superficial único, los colores interesantes y el valor simbólico asociado a la reutilización de plásticos reciclados convierten a estas placas en una excelente opción para proyectos creativos, decorativos y funcionales, alineados con los principios de la economía circular y el diseño sostenible.
Propuesta de valor¶
EcoPlaca 3D presenta una solución innovadora y sostenible que transforma los desechos plásticos generados por la impresión 3D en placas funcionales y reutilizables. Este proyecto fomenta la economía circular, reduciendo el impacto ambiental al dar una segunda vida a materiales que, de otro modo, terminarían como residuos. Las placas resultantes ofrecen un material versátil y accesible para diseñadores, makers y emprendedores, impulsando prácticas sostenibles en el ámbito local.
Los valores clave de la propuesta incluyen:
Sostenibilidad¶
Según un estudio realizado por National Geographic, entre el 5% y el 10% de todos los productos de impresión 3D terminan como desechos plásticos. Traducido a cifras prácticas, los pequeños emprendimientos o usuarios particulares de impresión 3D generan un rango aproximado de 1 a 5 kg de residuos plásticos al mes.
A partir de las pruebas realizadas en este proyecto, confirmamos que estos desechos pueden transformarse en planchas de material funcional. Por ejemplo, con 5 kg de residuos al mes, es posible producir una plancha reciclada unificada con dimensiones finales de 1,250 mm x 1,250 mm x 2.5 mm. Esto evidencia el gran potencial de reutilización del material, mitigando el impacto ambiental y fomentando la economía circular.
EcoPlaca 3D contribuye activamente a la sostenibilidad al reducir la generación de residuos plásticos provenientes de la impresión 3D. Esta iniciativa promueve la responsabilidad ambiental y el uso eficiente de los recursos, transformando desechos en oportunidades para diseñadores, makers y emprendedores.
Reciclaje funcional¶
Fabricación de placas reutilizables de alta calidad a partir de desechos plásticos de impresión 3D, aportando durabilidad y utilidad en diversas aplicaciones.
Diseño único¶
Cada placa presenta un acabado “tie-dye” que celebra la estética del reciclaje a través de patrones de colores únicos e irrepetibles. Estas combinaciones pueden ser seleccionadas y adaptadas según las necesidades y propuestas de distintos productos, brindando un valor visual diferenciado.
Accesibilidad¶
La solución se destaca por ser práctica y económica, permitiendo su replicabilidad con herramientas y tecnologías locales. A diferencia de sistemas complejos como Precious Plastics, EcoPlaca 3D no requiere grandes inversiones de tiempo ni maquinaria costosa, facilitando su adopción en contextos con recursos limitados.
Innovación contextualizada¶
Innovar no se limita a crear algo nuevo, sino también a adaptar soluciones existentes a un contexto donde aún no están implementadas. En Uruguay, no existe un sistema de gestión de reciclaje ni guías que indiquen cómo reutilizar los desechos plásticos de impresión 3D de manera práctica y eficiente. EcoPlaca 3D responde a esta necesidad, utilizando herramientas accesibles para transformar residuos en materiales funcionales.
Integración tecnológica¶
El proyecto integra tecnologías modernas y accesibles, como el corte láser, para procesar las placas con precisión. Esta incorporación tecnológica potencia el valor del material reciclado y abre posibilidades en el diseño y fabricación local.
Socios estratégicos¶
Como se mencionó en los antecedentes locales, en el contexto nacional uruguayo existe La Fábrica Makerspace, un emprendimiento dedicado al reciclaje de plásticos. Si bien su enfoque principal no está en los plásticos reciclados de impresión 3D, trabajan con materiales como el ABS, especialmente provenientes de elementos cotidianos como tapitas de botellas.
Este espacio cuenta con un taller de co-working equipado con una trituradora de plásticos y sublimadoras, brindando las herramientas necesarias para procesar y transformar materiales reciclados. Además, La Fábrica Makerspace se caracteriza por estar abierta y disponible para recibir a pequeños negocios o proyectos independientes que deseen plantear iniciativas de reciclaje y exploración de nuevas soluciones con plásticos.
Sin embargo, dado que La Fábrica Makerspace no se especializa en el reciclaje de plásticos provenientes de la impresión 3D, como el PLA y el PLA+, desconocen los parámetros, limitaciones, aplicaciones y criterios específicos que han sido investigados y desarrollados en este proyecto. Es aquí donde la información generada por EcoPlaca 3D adquiere un valor fundamental, al proporcionar lineamientos técnicos detallados para trabajar con estos materiales. Esto no solo asegura resultados eficientes y de calidad, sino que también incentiva a otros diseñadores, makers y emprendedores a incursionar en estos procesos, demostrando que obtener productos reciclados funcionales está al alcance de la mano.
Resultados y discusión¶
Durante el desarrollo del proyecto, cada estudiante fue construyendo su propio camino para definir la temática final que se abordaría. A lo largo del proceso, surgieron preguntas y cuestionamientos que nos guiaron y ayudaron a estructurar estos proyectos. Algunas problemáticas fueron correctamente abordadas y obtuvieron resultados positivos, mientras que otras presentaron dificultades o quedaron parcialmente resueltas. A continuación, se destacan algunas de ellas:
Preguntas Respondidas:¶
● ¿Es posible reciclar desechos plásticos de impresión 3D para producir materiales funcionales reutilizables?
● ¿Qué condiciones deben monitorearse para garantizar la calidad del material reciclado?
● ¿Cuáles son los puntos clave del proceso de fabricación que influyen en el resultado final?
● ¿Cómo influye el tipo de material de desecho de impresión 3D en el proceso de reciclaje?
● ¿Qué aplicaciones pueden tener las placas de material reciclado?
● ¿En qué procesos de diseño y fabricación se pueden utilizar estos materiales?
● ¿Cuál es la replicabilidad y escalabilidad del proyecto a nivel local?
Lo que Funcionó:¶
● El proceso de reciclaje logró producir placas funcionales con propiedades físicas y estéticas destacadas.
● El sistema de monitoreo basado en Arduino permitió relevar e identificar mejoras en las condiciones de humedad y temperatura para su estandarización.
● La integración de tecnologías como el corte láser amplió las posibilidades de uso del material reciclado.
● El acabado tie-dye resultante en las placas aportó un valor estético único, diferenciando el producto final y destacando el origen reciclado del material.
● La reutilización de PLA y PLA+ demostró ser viable, alineándose con los principios de economía circular y reduciendo el impacto ambiental de los residuos de impresión 3D.
Lo que No Funcionó:¶
● No fue posible utilizar los valores óptimos de temperatura y humedad para el PLA y PLA+ durante este proceso. Esto se debe a la ausencia de un componente específico que permita secar y controlar las condiciones ambientales del material previo a su procesamiento. Contar con un sistema de secado controlado sería fundamental para garantizar la calidad y estabilidad del material, dado que la humedad excesiva en el PLA puede afectar su viscosidad, fluidez y, en consecuencia, la uniformidad del producto final.
● Los parámetros de tiempo, temperatura y cantidad de material en la máquina de sublimación durante la fase de fundición y moldeo, aún requieren ajustes adicionales para mejorar la uniformidad del grosor de las placas y minimizar las deformaciones en las superficies. Optimizar estos factores es esencial para obtener un producto final más consistente y de mayor calidad, evitando variaciones en el espesor y ondulaciones que afectan el acabado superficial y las propiedades funcionales del material reciclado.
● No se logró explorar ni perfeccionar un proceso de pulido final que permitiera obtener un espesor uniforme en las chapas, utilizando maquinaria industrial o manual apropiada para garantizar una mayor precisión dimensional y calidad en el acabado.
● No fue posible profundizar ni explorar de manera práctica las alternativas de uso del material reciclado. Si bien se plantearon propuestas y posibilidades de aplicación, acompañadas por representaciones gráficas, la falta de tiempo impidió llevar estas ideas a la materialización real. Este aspecto deja abierta la oportunidad de continuar con futuras iteraciones y pruebas, para validar y demostrar las aplicaciones concretas del material en distintos contextos de diseño y fabricación.
Caminos a seguir¶
● Manual instructivo: Compartirlo con las comunidades locales de impresión 3D. El objetivo es que comprendan que existe una alternativa sostenible para sus desechos de impresión 3D y que se motiven a aprovecharlos en lugar de desecharlos.
● Sistema circular de gestión de residuos: Es necesario seguir profundizando en el proceso, abordándolo desde una perspectiva de sistema circular de gestión de residuos plásticos. Visualizo un modelo ideal en el cual se establezca una red de recolección que involucre a makers, emprendedores, fablabs, facultades y empresas, todos actores que actualmente disponen de impresoras 3D generando residuos plásticos sin otorgarles una segunda vida útil.
El objetivo sería recopilar estos desechos plásticos para fabricar placas recicladas, que luego puedan regresar a estos mismos actores como un material reutilizable. Estas placas podrían ser utilizadas en procesos de corte láser, o bien como materia prima para continuar innovando y desarrollando nuevos procesos que sean compatibles con ellas.
Este sistema no solo promovería la reutilización eficiente de recursos, sino que también implicaría el desarrollo de un servicio integral de gestión, aprovechamiento y reutilización de los desechos plásticos de impresión 3D. Este servicio, además de contribuir al cuidado ambiental, debería estructurarse con un costo asociado que sustente las operaciones de recolección, transformación y distribución, asegurando su viabilidad económica y su escalabilidad a largo plazo.
Conclusiones¶
El proyecto “EcoPlaca 3D” demostró la viabilidad de reciclar desechos plásticos de impresión 3D para transformarlos en un material funcional, reutilizable y estéticamente atractivo. El sistema desarrollado es accesible, económico y adaptable a diferentes usuarios, incluyendo diseñadores, makers, emprendedores y pequeños negocios locales.
Aunque el proyecto logró resultados positivos, se identificaron áreas de mejora en el control de la calidad del material reciclado y en la optimización de los procesos de fabricación, especialmente en lo relacionado con la uniformidad del grosor y las condiciones de fundición y moldeo.
EcoPlaca 3D ofrece una solución práctica y escalable al problema del desperdicio de plásticos de impresión 3D, abriendo nuevas oportunidades en diseño y fabricación local. Además, fomenta la creatividad, el reciclaje responsable y el uso eficiente de recursos, alineándose con los principios de la economía circular y la sostenibilidad.
A través de lineamientos técnicos claros para trabajar con materiales como PLA y PLA+, el proyecto facilita su implementación tanto en talleres propios como en espacios colaborativos, proporcionando una base sólida para que más personas puedan adoptar este enfoque y explorar sus posibilidades. Esto refuerza su valor como una herramienta de innovación accesible, que inspira a la comunidad a abordar el reciclaje desde una perspectiva práctica y creativa.
Agradecimientos¶
Quiero aprovechar este espacio para agradecer al cuerpo docente tanto de la UTEC Uruguay como del FabLab Barcelona, quienes hicieron posible este posgrado. Desde 2021 he deseado cursar esta especialización, y este año tuve la oportunidad de formar parte de ella.
También quiero expresar mi gratitud a mis compañeros de curso en Montevideo: Lucía, Victoria, Edgardo, Pablo y Pilar. Siempre estuvieron dispuestos a colaborar, compartir dudas, organizar los viajes al laboratorio en Durazno y, en general, lograron que este curso fuera más ameno, familiar y dinámico.
Un agradecimiento especial a Victoria, quien puso a disposición su taller en La Fábrica Makerspace. Sin su ayuda, no sé qué rumbo habría tomado este proyecto. Tanto ella como su compañero de trabajo Federico fueron increíblemente amables y abiertos, permitiéndome usar sus herramientas para experimentar. Espero retribuirles compartiendo y difundiendo este proyecto de reciclaje y su iniciativa dentro de la comunidad de impresión 3D.
También quiero agradecer a Andrés Parravicini, quien me permitió utilizar sus instalaciones para realizar pruebas y experimentos de corte láser, lo que fue clave para avanzar en el desarrollo del material, explorando sus limitaciones y aplicaciones.
Por último, quiero agradecerme y felicitarme a mí mismo por asumir el desafío y la responsabilidad que implica cursar un posgrado, un logro del que me siento profundamente orgulloso.
¡Muchas gracias por su atención!
Demostración del Proyecto¶
Link de descarga del Video Explicativo
Manual de uso¶
Link de descarga de Instructivo Manual de Uso
Presentación final¶
Link de descarga de la Presentación Final
